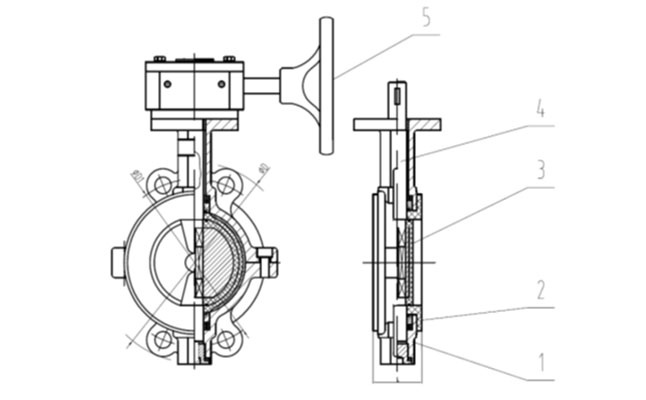

| 可选配置 | 1 | 2 | 3 | 4 | 5 |
| 阀体 | 阀座 | 蝶板 | 阀轴 | 执行器 | |
| DI/WCB/CF3/ CF3M/CF8/ CF8M | F46/F4/PFA | DI/WCB/CF3/ CF3M/CF8/CF8M | 420/304/316 | 手柄/蜗轮/电动/气动 |
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 上法兰尺寸 | 侧法兰尺寸 |
| 参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | GB/T 9113-2010 |
| 公称尺寸 | 结构长度 | PN10 | PN16 | Class150 | ||||
| DN | NPS（英寸） | L | ΦD | ΦD1 | ΦD | ΦD1 | ΦD | ΦD1 |
| 50 | 2'' | 43 | 165 | 125 | 165 | 125 | 165 | 120.7 |
| 65 | 2 1/2'' | 46 | 185 | 145 | 185 | 145 | 185 | 139.7 |
| 80 | 3'' | 46 | 200 | 160 | 200 | 160 | 200 | 152.4 |
| 100 | 4'' | 52 | 220 | 180 | 220 | 180 | 220 | 190.5 |
| 125 | 5'' | 56 | 250 | 210 | 250 | 210 | 250 | 215.9 |
| 150 | 6'' | 56 | 285 | 240 | 285 | 240 | 285 | 241.3 |
| 200 | 8'' | 60 | 340 | 295 | 340 | 295 | 340 | 298.5 |
| 250 | 10'' | 68 | 395 | 350 | 405 | 355 | 405 | 362 |
| 300 | 12'' | 78 | 445 | 400 | 460 | 410 | 460 | 431.8 |
| 350 | 14'' | 78 | 505 | 460 | 520 | 470 | 520 | 476.3 |
| 400 | 16'' | 102 | 565 | 515 | 580 | 525 | 580 | 539.8 |
| 450 | 18'' | 114 | 615 | 565 | 640 | 585 | 640 | 577.9 |
| 500 | 20'' | 127 | 670 | 620 | 715 | 650 | 715 | 635 |
| 600 | 24'' | 154 | 780 | 725 | 840 | 770 | 840 | 749.3 |
1、阀体全部为精密铸造阀体，材质WCB达标、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪 、保材质检验
2、四氟阀座采用整体压铸成型后在机加工成型、确保密度，保证了密封性
3、阀轴上下均采用双层密封环密封、避免了阀轴处漏水
4、阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250μm，有效防止阀体与介质接触造成的腐蚀与生锈，并可用于污水系统
5、所有四氟原材料均采用国内一线品牌
6、从毛坯到成品包装出厂每个环节层层质检
