介绍

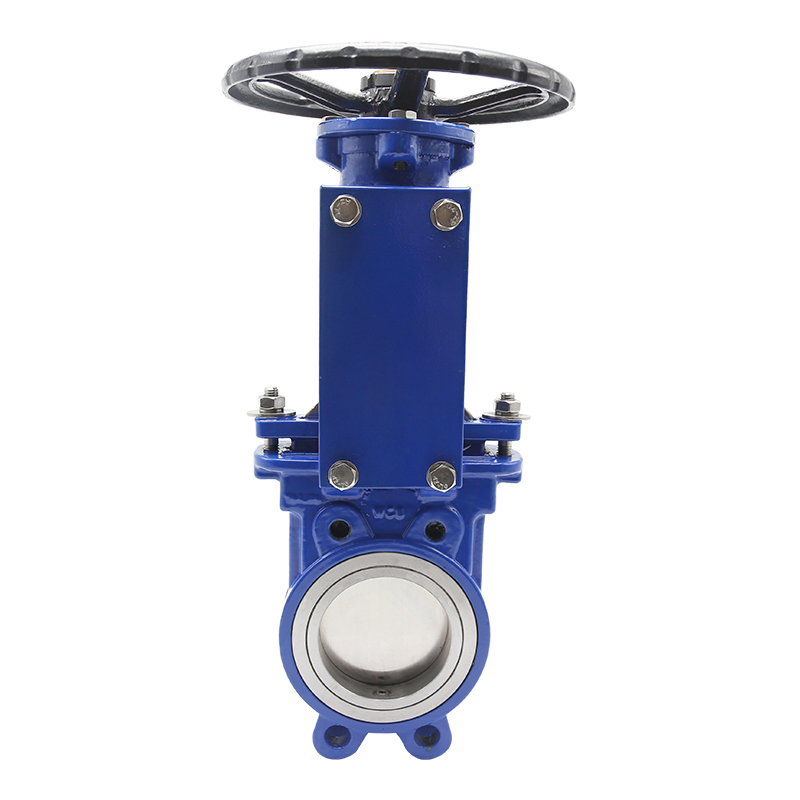

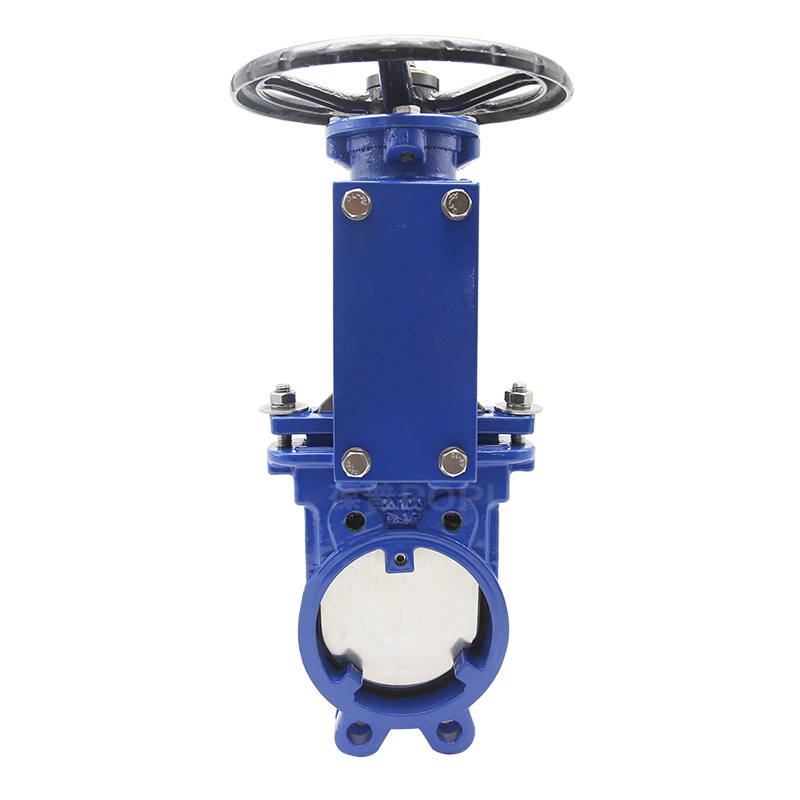

葆普阀门铸钢对夹刀闸阀PZ73X-10C产品配置:对夹连接,WCB体,304板,EPDM阀座,2CR13轴,手轮操作。
可选配置 | 1 | 2 | 3 | 4 | 5 |
阀体 | 阀座密封 | 阀板 | 阀轴 | 执行器 |
DI/WCB/CF3/ CF3M/CF8/ CF8M | 橡胶/四氟/不锈钢/硬质合金/PTFE | WCB/201/CF3/ CF3M/CF8/ CF8M | Q235/201/CF3/ CF3M/CF8/ CF8M | 手轮/涡轮/电动/气动 |

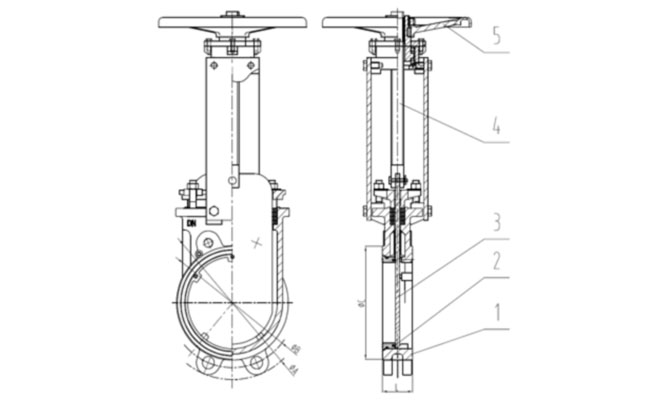

技术参数
![PZ73X-10C.jpg PZ73X-10C.jpg](/upload/20230630/7kMRQS28aVj_dlqobLLPG7K8Rq_agTZ6qdh8h9Mf.jpg)
公称尺寸 | PN10 |
DN | L | ΦA | ΦB | ΦC |
50 | 48 | 165 | 125 | 102 |
65 | 48 | 185 | 145 | 122 |
80 | 51 | 200 | 160 | 138 |
100 | 51 | 220 | 180 | 158 |
125 | 57 | 250 | 210 | 188 |
150 | 57 | 285 | 240 | 212 |
200 | 70 | 340 | 295 | 268 |
250 | 70 | 395 | 350 | 320 |
300 | 76 | 445 | 400 | 370 |
优势
1、阀体全部为精密铸造阀体,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪
2、闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合,保证其密封性。
3、阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命
4、上填料采取PTFE外包橡胶形式密封,可以增加弹性,降低上密封漏现象
5、阀座U型密封圈添加钢丝,确保阀座与阀体的连接,不易脱落
6、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
7、阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统
8、从毛坯到成品包装出厂每个环节层层质检
