介绍

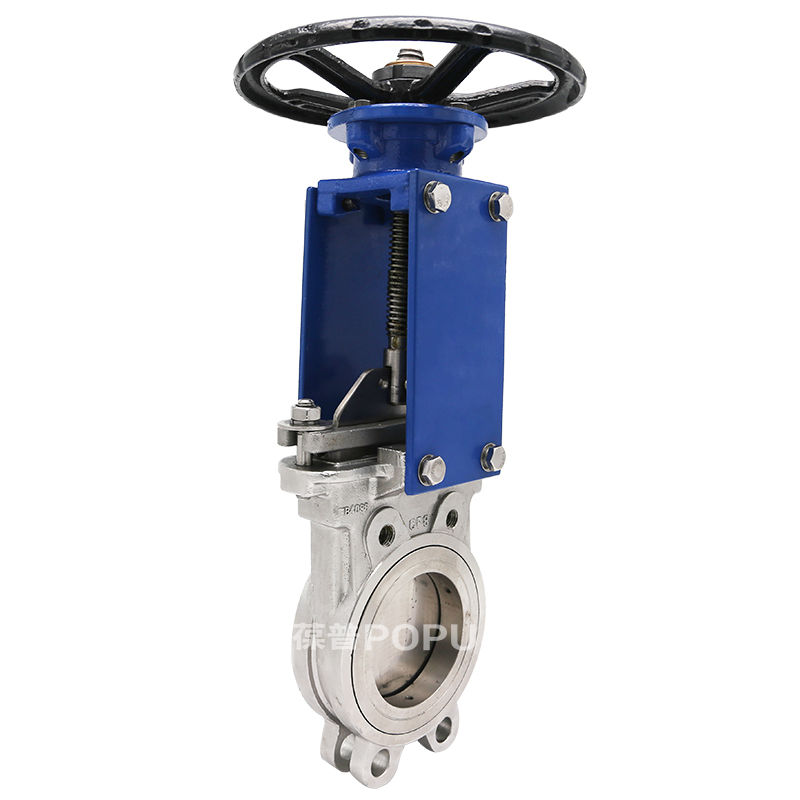

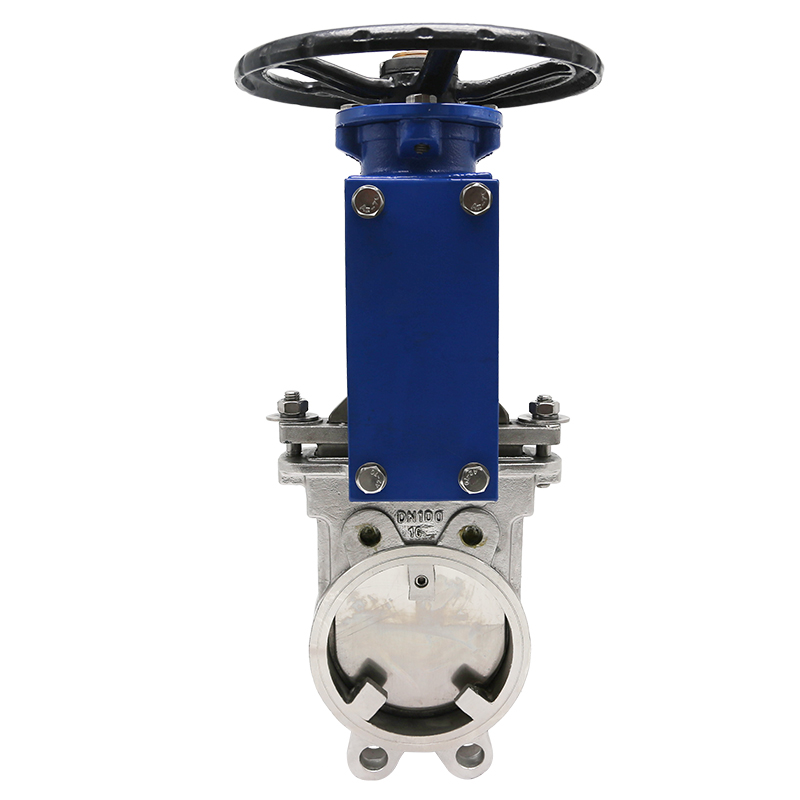

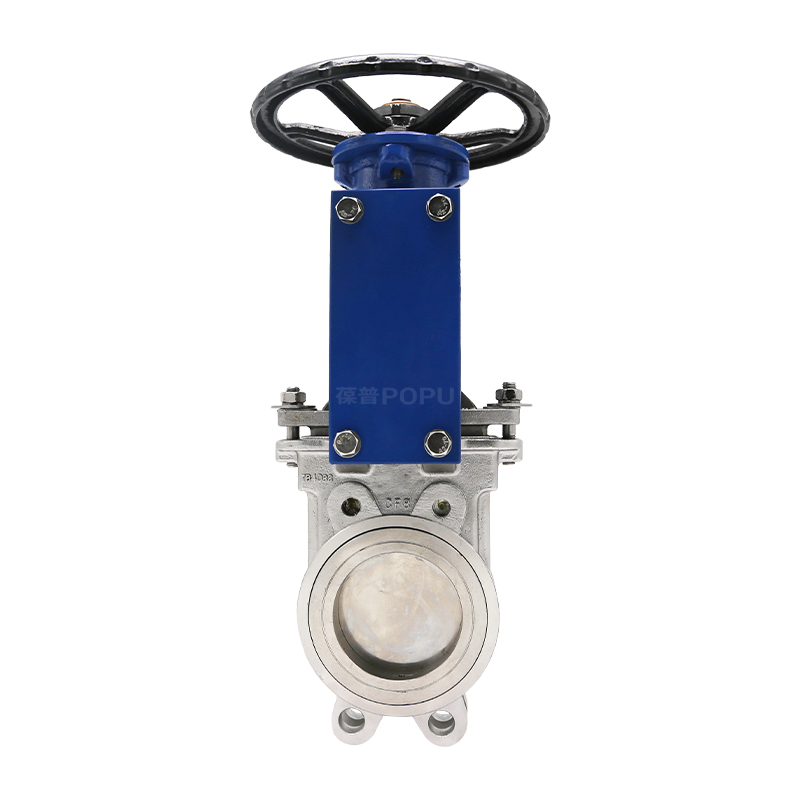

葆普阀门不锈钢对夹刀闸阀PZ73X-10P产品配置:对夹连接,304体,304板,EPDM阀座,304轴,手轮操作;
可选配置 | 1 | 2 | 3 | 4 | 5 |
阀体 | 阀座密封 | 阀板 | 阀轴 | 执行器 |
DI/WCB/CF3/ CF3M/CF8/ CF8M | 橡胶/四氟/不锈钢/硬质合金/PTFE | WCB/201/CF3/ CF3M/CF8/ CF8M | Q235/201/CF3/ CF3M/CF8/ CF8M | 手轮/涡轮/电动/气动 |
技术参数
![PZ73X-10C.jpg PZ73X-10C.jpg](/upload/20230630/WaIoyxHE7B1PZjG3sGtV_FsSK5_HIXuDrx4_IlVc.jpg)
公称尺寸 |
| PN10 |
DN | NPS(英寸) | L | ΦA | ΦB | ΦC |
50 | 2'' | 48 | 165 | 125 | 102 |
65 | 2 1/2'' | 48 | 185 | 145 | 122 |
80 | 3'' | 51 | 200 | 160 | 138 |
100 | 4'' | 51 | 220 | 180 | 158 |
125 | 5'' | 57 | 250 | 210 | 188 |
150 | 6'' | 57 | 285 | 240 | 212 |
200 | 8'' | 70 | 340 | 295 | 268 |
250 | 10'' | 70 | 395 | 350 | 320 |
300 | 12'' | 76 | 445 | 400 | 370 |
350 | 14'' | 76 | 505 | 460 | 430 |
400 | 16'' | 89 | 565 | 515 | 482 |
优势
1、阀体全部为精密铸造阀体,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪
2、所有不锈钢材质304/316等均保化验,带材质单
3、每台阀体进行表面酸洗钝化处理, 使铸件外表呈均匀银白光亮色泽,保持金属光泽, 提高耐蚀性
4、闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合,保证其密封性
5、阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命
6、上填料采取PTFE外包橡胶形式密封,可以增加弹性,降低上密封漏现象
7、阀座U型密封圈添加钢丝,确保阀座与阀体的连接,不易脱落
8、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
9、从毛坯到成品包装出厂每个环节层层质检
