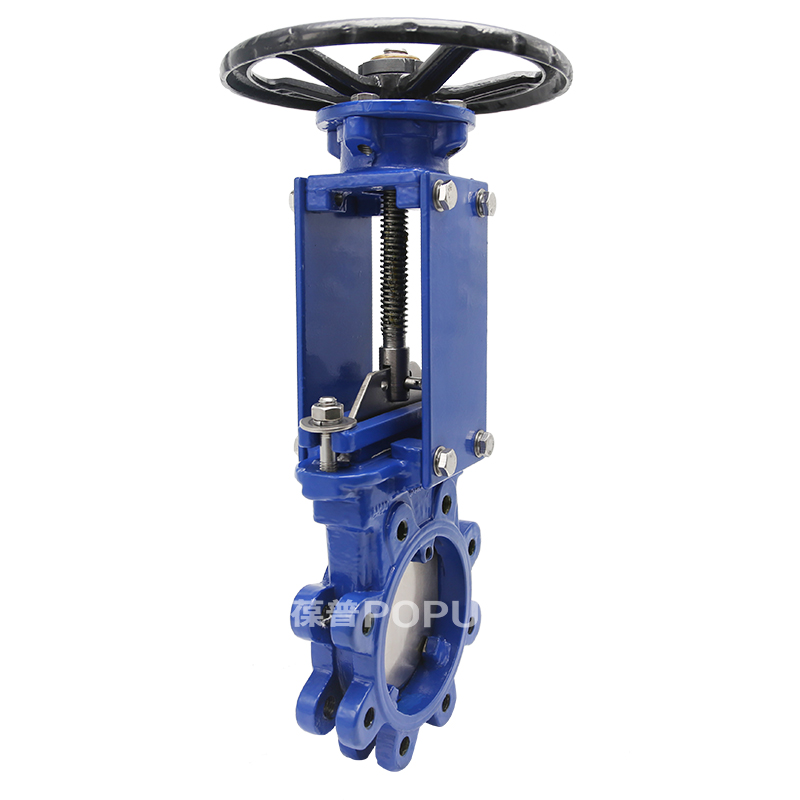

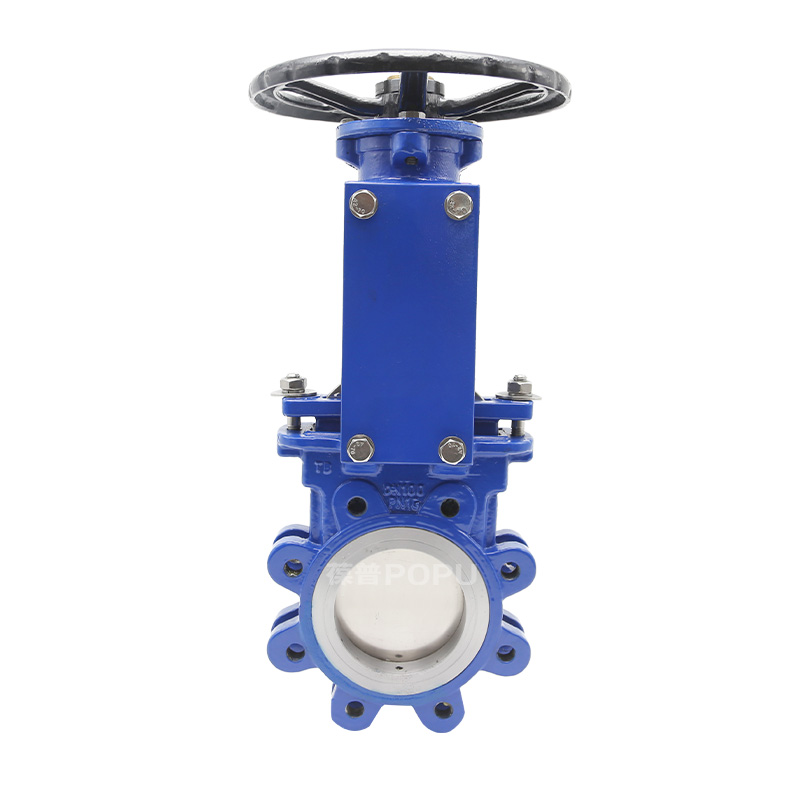

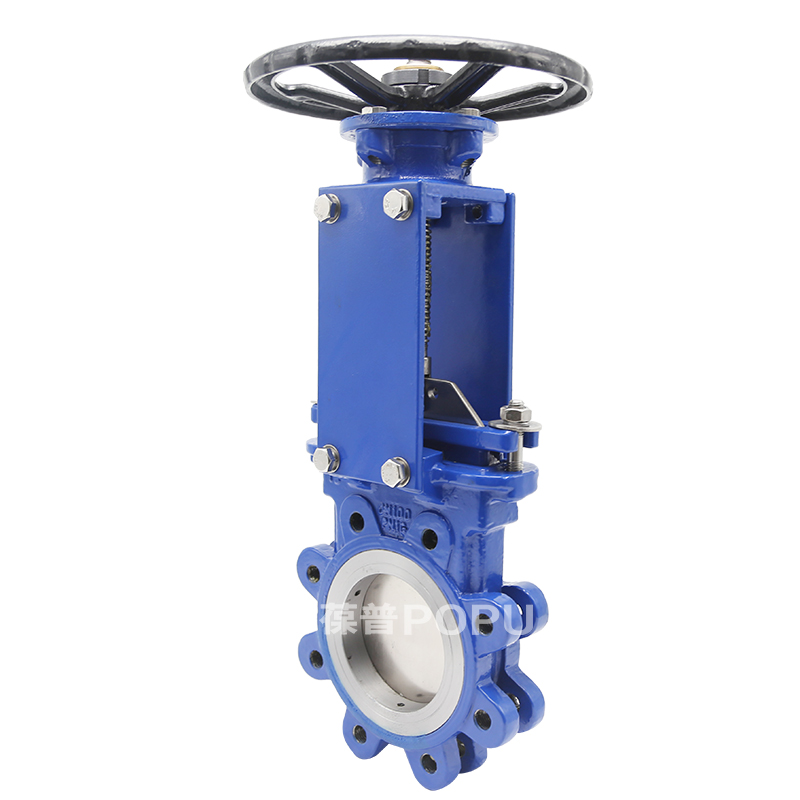

刀闸阀又称刀型闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质；闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，使用寿命长，维护简单。

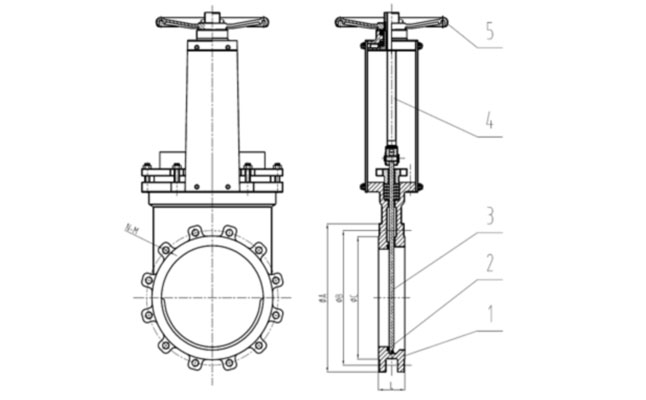

| 公称尺寸 | PN10 | PN16 | 150LB | ||||||||
| DN | NPS（英寸） | L | D1 | N-M | Z-φC | D1 | N-M | Z-φC | D1 | N-M | Z-φC |
| 50 | 2'' | 48 | 125 | 2-M16 | 2-φ18 | 125 | 2-M16 | 2-φ18 | 120.7 | 2-M16 | 2-19 |
| 65 | 2 1/2'' | 48 | 145 | 2-M16 | 2-φ18 | 145 | 2-M16 | 2-φ18 | 139.7 | 2-M16 | 2-19 |
| 80 | 3'' | 51 | 160 | 2-M16 | 6-φ18 | 160 | 2-M16 | 6-φ18 | 152.4 | 2-M16 | 2-19 |
| 100 | 4'' | 51 | 180 | 2-M16 | 6-φ18 | 180 | 2-M16 | 6-φ18 | 190.5 | 2-M16 | 6-19 |
| 125 | 5'' | 57 | 210 | 2-M16 | 6-φ18 | 210 | 2-M16 | 6-φ18 | 215.9 | 2-M20 | 6-22 |
| 150 | 6'' | 57 | 240 | 2-M20 | 6-φ22 | 240 | 2-M20 | 6-φ22 | 241.3 | 2-M20 | 6-22 |
| 200 | 8'' | 70 | 295 | 2-M20 | 6-φ22 | 295 | 4-M20 | 8-φ22 | 298.4 | 2-M20 | 6-22 |
| 250 | 10'' | 70 | 350 | 4-M20 | 8-φ22 | 355 | 4-M24 | 8-φ26 | 361.9 | 4-M22 | 8-25 |
| 300 | 12'' | 76 | 400 | 4-M20 | 8-φ22 | 410 | 4-M24 | 8-φ26 | 431.8 | 4-M22 | 8-25 |
| 350 | 14'' | 76 | 460 | 6-M20 | 10-φ22 | 470 | 6-M24 | 10-φ26 | 476.2 | 4-M27 | 8-29 |
| 400 | 16'' | 89 | 515 | 6-M24 | 10-φ26 | 525 | 6-M27 | 10-φ30 | 539.7 | 6-M27 | 10-29 |
1、阀体全部为精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志可追溯；
2、闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合，保证其密封性；
3、阀杆加装轴承，并带安全防尘罩，保护轴承，减少摩擦力，阀杆不易变形，增加使用寿命；
4、阀座密封圈添加钢丝，确保阀座与阀体的连接，不易脱落；
5、阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250μm，有效防止阀体与介质接触造成的腐蚀与生锈；
6、每台阀门出厂前均进行双向密封试压测试。
