介绍
三片式球阀(Three-piece Ball Valve):三片式球阀由阀体、阀盖和连接阀体的中间部件(通常为两个法兰)组成。阀体和阀盖可以与中间部件拆卸,方便维修和更换阀件。三片式球阀通常用于较大口径和高压的工业管道系统,其设计更加坚固,适用于更严苛的工况。
技术参数

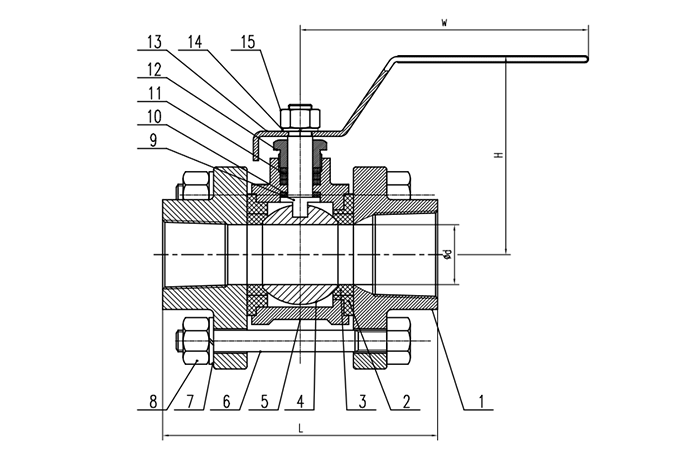

![图纸.png 图纸.png](/upload/20231218/AY37FMRgcMUGMUQb4r_Djkhpl7ypWX5IgSelrpXX.png)
DN | NPS | d | L | H | W |
15 | 1/2" | 15 | 72 | 55 | 105 |
20 | 3/4" | 20 | 80.5 | 59 | 128 |
25 | 1" | 25 | 92 | 66 | 145 |
32 | 1 1/4" | 32 | 110 | 71 | 145 |
40 | 1 1/2" | 38 | 118 | 82 | 160 |
50 | 2" | 50 | 141 | 90 | 190 |
65 | 2 1/2" | 65 | 169 | 122 | 220 |
80 | 3" | 80 | 198 | 135 | 250 |
100 | 4" | 100 | 245 | 156 | 300 |
优势
1、主体材质化学成分和力学性能达到国家规定标准要求,出厂附带材质单;
2、所有阀体及零部件均采用数控机床加工并通配互换,确保产品精度;
3、进厂毛坯质检人员每个检查,残次毛坯直接做回炉处理;
4、整台产品装配前用煤油和防锈油经高压喷射清洗,内腔清洁度达标;
5、每台阀门出厂必须按照国家标准试压,不合格产品绝不出厂。
