波纹补偿器是现在管道中经常使用的补偿元件之一。它主要利用其工作主体波纹管的有效伸缩变形，以吸收管道由热胀冷缩等原因而产生的尺寸变化，或补偿管道的轴向、横向和角向位移。

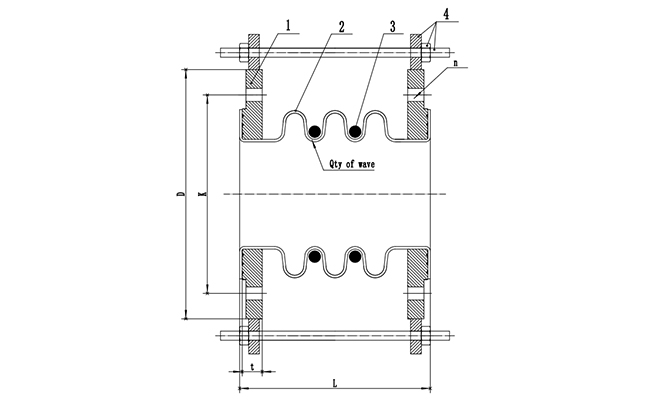

| DN | NPS | L | ΦD | ΦK | n-Φd |
| 50 | 2'' | 120 | 150 | 120.5 | 4-18 |
| 65 | 2 1/2'' | 120 | 180 | 139.5 | 4-18 |
| 80 | 3'' | 120 | 190 | 152.5 | 4-18 |
| 100 | 4'' | 120 | 230 | 190.5 | 8-18 |
| 125 | 5'' | 140 | 255 | 216 | 8-22 |
| 150 | 6'' | 140 | 280 | 241.3 | 8-22 |
| 200 | 8'' | 150 | 345 | 298.5 | 8-22 |
| 250 | 10'' | 150 | 405 | 362 | 12-26 |
| 300 | 12'' | 160 | 485 | 431.8 | 12-26 |
| 350 | 14'' | 170 | 535 | 476.3 | 12-29 |
| 400 | 16'' | 170 | 595 | 539.8 | 16-29 |

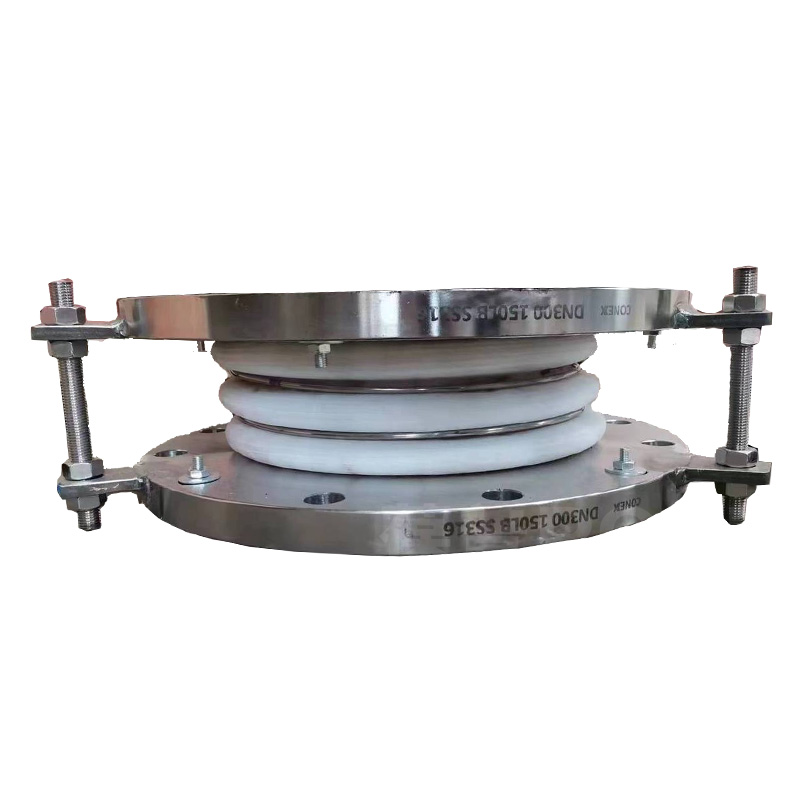

1、波纹管主体采用PTFE全四氟材质，具有极高的化学稳定性，耐绝大多数腐蚀性介质；
2、不锈钢材质法兰化学成分和力学性能完全符合国家标准；
3、法兰均采模锻生产，晶体组织细密，强度高，不会出现晶粒大或不均，硬化裂纹现象；
4、加装限位拉杆，保护四氟波纹；
5、波纹管上增加抗压环，提高波纹管强度。
