介绍
自由浮球式疏水阀利用浮力原理,浮球根据凝结水量的多少随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,能将蒸汽管网及供热设备中的凝结水及时排出,并阻止蒸汽泄漏;广泛用于化工、石油、轻纺、造纸等工况领域。
技术参数

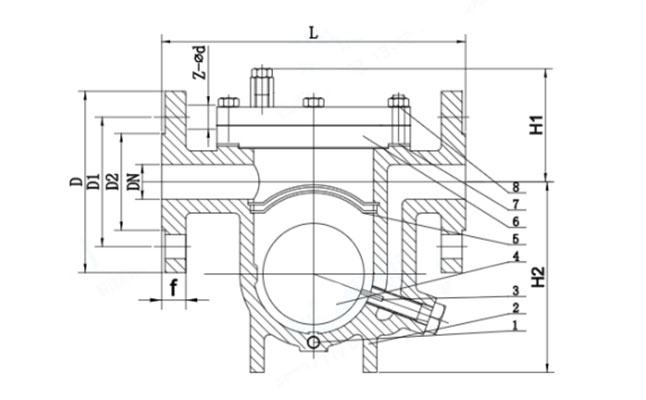

![图纸.jpg 图纸.jpg](/upload/20240219/g_0AXyt-UJJbBMfVSWdsy8Xh2IBjF425mIQ6pwhx.jpg)
名称 | 设计及制造 | 法兰标准 | 试验标准 |
参照标准 | GB/T 22654 | JB/T 79.1 | GB/T 12251 |
名称 | 2-阀体 | 3-阀座 | 4-浮球 | 5-过滤网 |
材质及说明 | WCB | 13Cr | 304 | 304 |
DN | NPS(英寸) | L | D | D1 | D2 | Z-φd |
15 | 1/2'' | 195 | 95 | 65 | 45 | 4-14 |
20 | 3/4'' | 195 | 105 | 75 | 55 | 4-14 |
25 | 1'' | 215 | 115 | 85 | 65 | 4-14 |
32 | 1 1/4'' | 270 | 135 | 100 | 78 | 4-18 |
40 | 1 1/2'' | 280 | 145 | 110 | 85 | 4-18 |
50 | 2'' | 290 | 160 | 125 | 100 | 4-18 |
65 | 2 1/2'' | 410 | 180 | 145 | 120 | 4-18 |
80 | 3'' | 430 | 195 | 160 | 135 | 8-18 |
100 | 4'' | 430 | 215 | 180 | 155 | 8-18 |
125 | 5'' | 480 | 245 | 210 | 185 | 8-18 |
150 | 6'' | 480 | 280 | 240 | 210 | 8-23 |
200 | 8'' | 570 | 335 | 295 | 265 | 12-23 |
优势
1.阀体全部为精密铸造阀体,材质达标、外观精细,每批铸件都有炉号标志,方便生产跟踪
2.浮球和过滤网采用不锈钢304材质,耐磨耐用;
3.运行稳定,灵活性好;
4.每台阀门出厂前均按照国家标准试压检测,不合格绝不出厂;
5.外观采用环氧树脂静电喷涂,美观耐用。
