介绍
用锻件材料加工而成的闸阀称为锻钢闸阀,锻件材料有A105、F11、F304、F304L、F316、F316L等。锻钢闸阀通常指小口径的锻钢闸阀,口径范围:DN10-DN50;压力范围:国标PN16-PN320、美标:Class150-2500,可采美标或国标尺寸生产加工;锻钢闸阀适用于工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,在石油管道上应用较多。
技术参数
名称 | 设计及制造 | 结构长度 | 试压标准 | 连接标准 |
参照标准 | API 602 | ASME B16.10 | API 598 | ASME B16.11 ASME B1.20.1 |
名称 | 1-阀体 | 3-阀板 | 4-阀杆 |
材质及说明 | A105 | A105 | 410 |

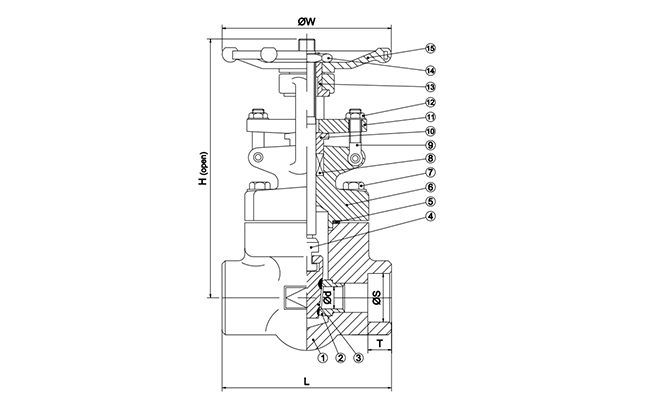

![图纸.jpg 图纸.jpg](/upload/20240708/tajcnMuloZ8xQ72qnnDra70X2ROIq-eL-M68_QEN.jpg)
DN | NPS(英寸) | L | Φd | H | ΦS | T |
15 | 1/2'' | 79 | 10.5 | 155 | 21.8 | 10 |
20 | 3/4'' | 92 | 13 | 157 | 27.1 | 13 |
25 | 1'' | 111 | 18 | 186 | 33.9 | 13 |
32 | 1 1/4'' | 120 | 23 | 220 | 42.7 | 13 |
40 | 1 1/2'' | 120 | 28 | 246 | 48.8 | 13 |
50 | 2'' | 140 | 36 | 286 | 61.1 | 15 |
优势
1、材料选用优良锻造钢,化学成分和力学性能符合国家标准,可提供材质报告
2、内件数控机床加工,配合精密,零部件统配可互换,外观平整美观
3、密封面采用等离子堆焊,增加阀门耐磨性,硬度达到国家标准
4、内腔清洁度达到JB/T7748标准,符合阀门长期存储要求
5、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
