介绍

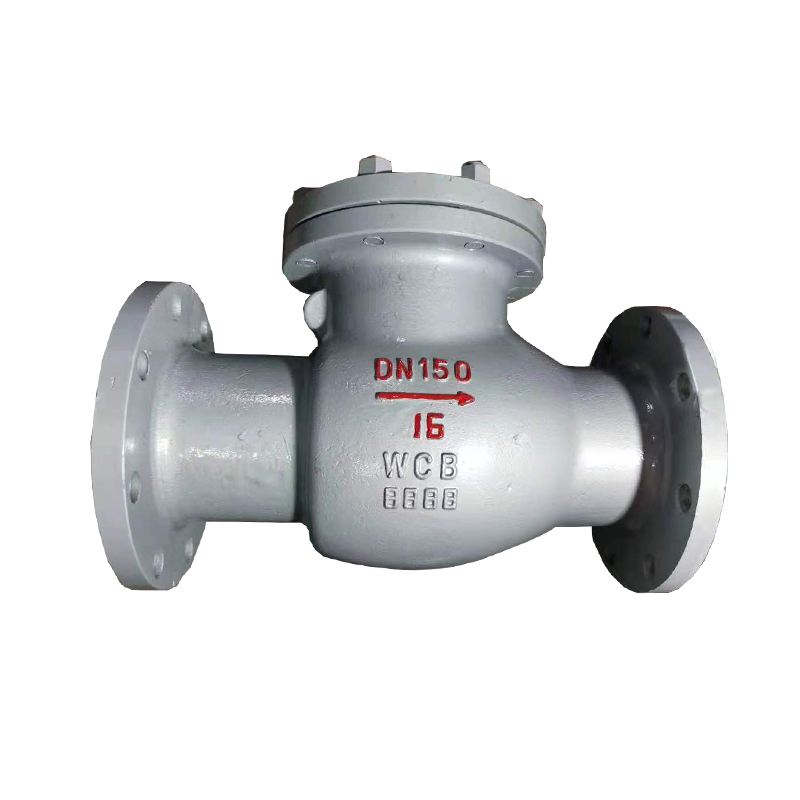

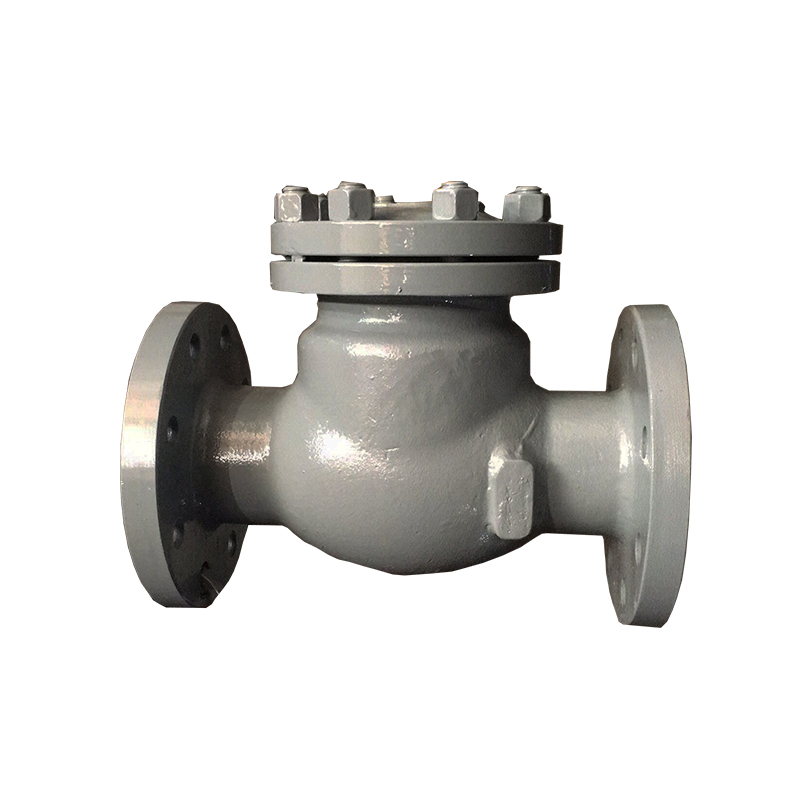

葆普阀门铸钢旋启式止回阀H44H-16C产品配置:阀体/阀盖:WCB 阀板:WCB+2Cr13 阀杆:2Cr13 阀座:Cr系不锈钢。
可选配置 | 1-阀体 | 2-阀组密封层 | 3-阀瓣 | 4-阀轴 | 5-阀盖 |
WCB/CF3/ CF3M/CF8/ CF8M | Cr系不锈钢/铜/CF3/ CF3M/CF8/ CF8M | WCB/CF3/ CF3M/CF8/CF8M/ | 45#/410/ 2Cr13/Cr13/304/316 | WCB/CF3/ CF3M/CF8/CF8M/ |
技术参数
![图纸.jpg 图纸.jpg](/upload/20230802/iSXWu8tKGuo1KIou0R6XWX85opJw-yrYuKvLUini.jpg)
公称尺寸 | PN16~PN40 | PN16 |
DN | NPS(英寸) | L | ΦA | ΦB | ΦC |
50 | 2'' | 230 | 160 | 125 | 100 |
65 | 2 1/2'' | 290 | 180 | 145 | 120 |
80 | 3'' | 310 | 195 | 160 | 135 |
100 | 4'' | 350 | 215 | 180 | 155 |
125 | 5'' | 400 | 245 | 210 | 185 |
150 | 6'' | 480 | 280 | 240 | 210 |
200 | 8'' | 500 | 335 | 295 | 265 |
250 | 10'' | 550 | 405 | 355 | 320 |
300 | 12'' | 650 | 460 | 410 | 375 |
350 | 14'' | 750 | 520 | 470 | 435 |
400 | 16'' | 850 | 580 | 525 | 485 |
450 | 18'' | 950 | 640 | 585 | 545 |
500 | 20'' | 1150 | 705 | 650 | 608 |
优势
1、阀体全部为精密铸造阀体,材质WCB达标、外观精细,无沙眼
2、内件数控车床加工,外观加工后进行2次抛丸,外观美观
3、同等口径重量重于同等阀门
4、阀座cr系+堆焊507钼,增加阀座耐磨性
5、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
6、从毛坯到成品包装出厂每个环节层层质检
