介绍
H74F46对夹式衬氟止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能,内衬在各类铸铁、碳钢、不锈钢的阀体或管件内壁及阀门内件的外表面。不但可以适不同工况下的强腐蚀介质,而且可代替价格昂贵的稀有金属,其耐腐蚀寿命比普通阀门约提高10-20倍。产品被广泛应用于石油、化工、电站、化纤、城建、铁路、制药、环保、冶金、建筑给排水工程、消防系统、造纸、矿山、自来水、农田水利、化肥等多种行业。质量稳定可靠,深受用户好评。

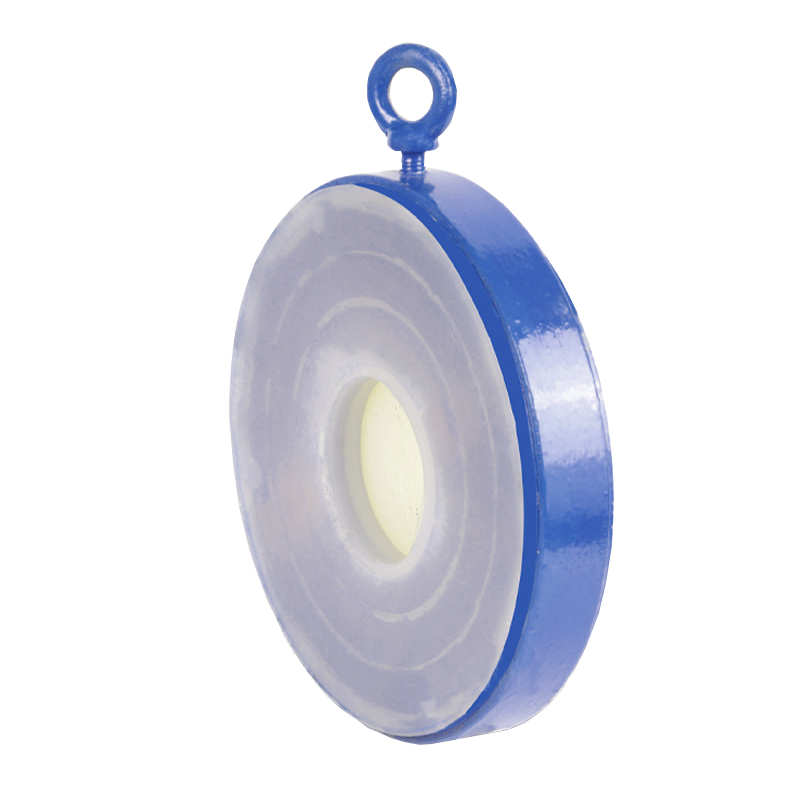

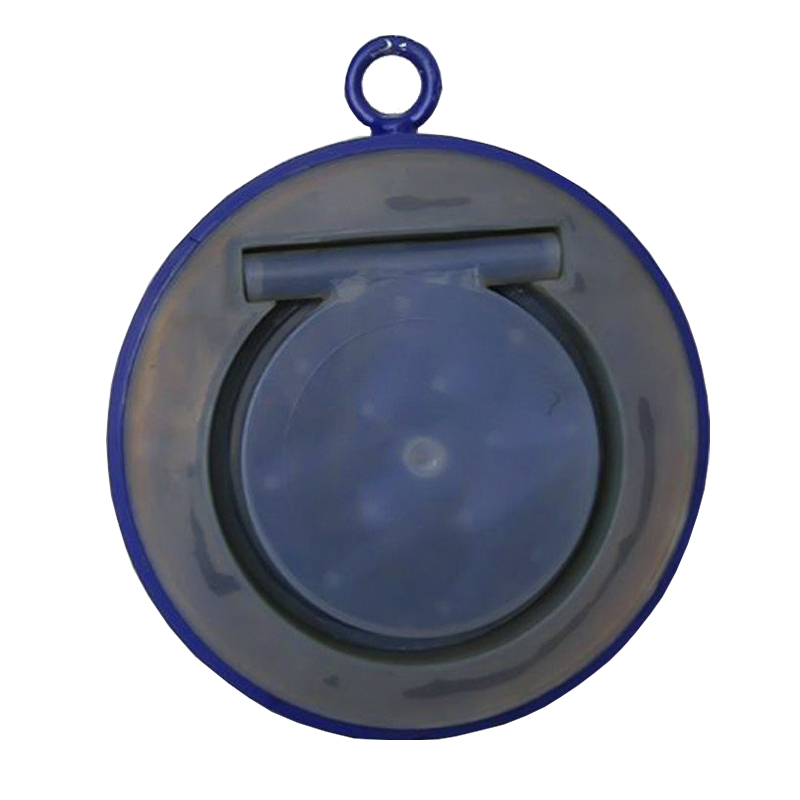

对夹式衬氟止回阀结构特点对夹式衬氟止回阀(销)轴与阀设计为一体,全部衬FEP的(销)轴在阀体与阀盖之间形成的特殊凹槽内,启闭灵活,密封可靠。除了阀体、阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证密封的可靠性。

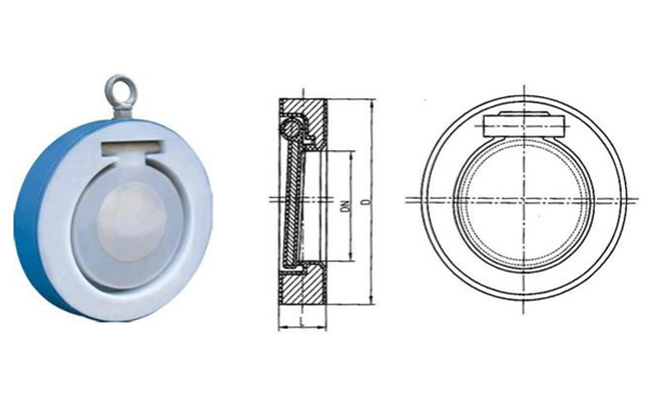

技术参数
![图纸.png 图纸.png](/upload/20231009/5ipaGK4oMs6QqKPkeDCGQ7YG_amctxU9HETt0H1l.png)
SIZE |
| PN10 | PN16 |
DN | NPS | L | φD |
40 | 1 1/2'' | 33 | 85 | 85 |
50 | 2'' | 43 | 100 | 100 |
65 | 2 1/2'' | 46 | 120 | 120 |
80 | 3'' | 46 | 135 | 135 |
100 | 4'' | 52 | 155 | 155 |
125 | 5'' | 56 | 185 | 185 |
150 | 6'' | 56 | 210 | 210 |
200 | 8'' | 60 | 265 | 265 |
250 | 10'' | 68 | 320 | 320 |
300 | 12'' | 78 | 368 | 375 |
350 | 14'' | 78 | 428 | 435 |
400 | 16'' | 102 | 482 | 485 |
450 | 18'' | 114 | 532 | 545 |
500 | 20'' | 127 | 585 | 608 |
优势
1、阀体为精密铸造阀体,材质WCB达标、外观精细;
2、销轴与阀板一体式设计,启闭灵活、密封可靠;
3、阀门各部件全部包衬氟塑料,确保耐腐蚀性;
4、整体结构紧凑,水平或垂直管道均可使用;
5、衬里材料有多种选择,可适用各种介质;
6、外观采用环氧树脂喷涂,喷涂厚度达到250μm。
