介绍

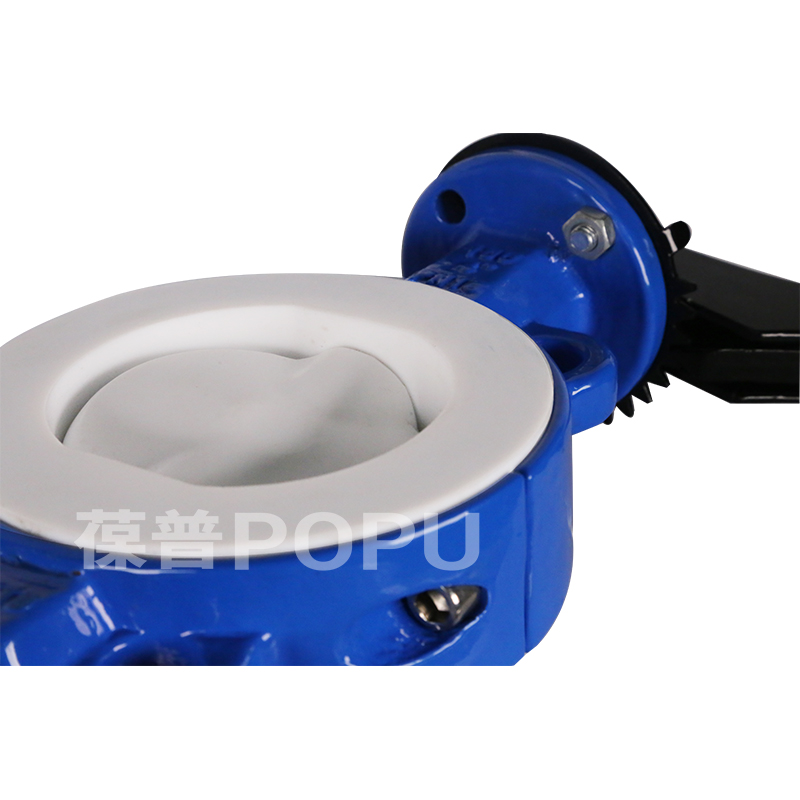

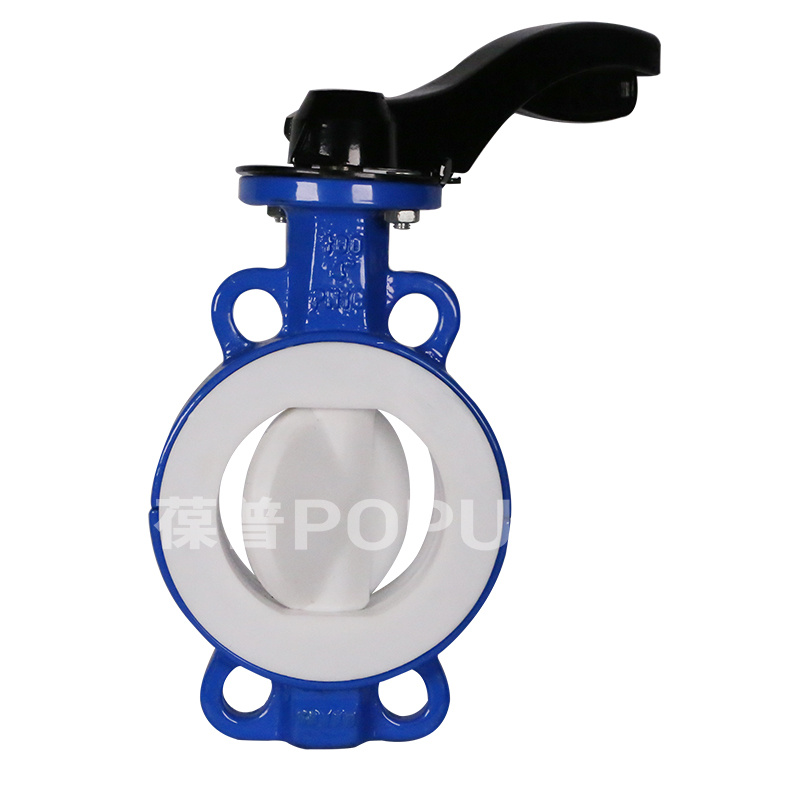

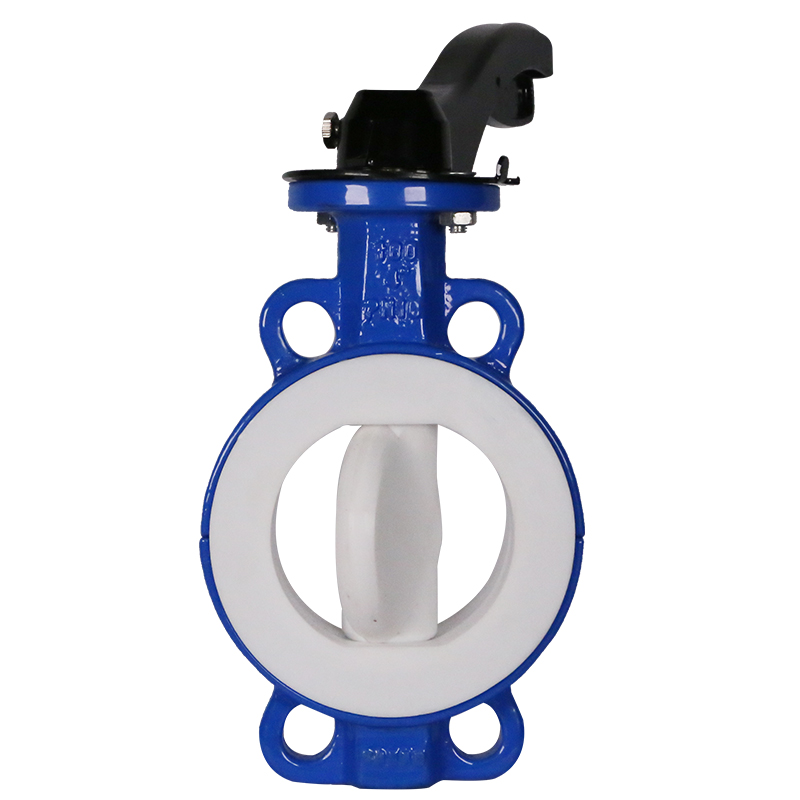

葆普阀门全衬氟手柄蝶阀D71F46-10/16C产品配置:对夹连接,WCB体+PTFE,SS304/316板+PTFE,2Cr13轴,PTFE阀座,铝合金手柄;
可选配置 | 1 | 2 | 3 | 4 | 5 |
阀体 | 阀座 | 蝶板 | 阀轴 | 执行器 |
DI/WCB/CF3/ CF3M/CF8/ CF8M | F46/F4/PO | DI/WCB/CF3/ CF3M/CF8/CF8M | 45#/410/ 2Cr13/Cr13/304/316 | 手柄/涡轮/电动/气动 |
技术参数
![d71f半衬氟蝶阀.jpg d71f半衬氟蝶阀.jpg](/upload/20230626/pZV3B42u6MdxpjfPR88T7_YQK5cH_-avJi3CAzXO.jpg)
DN | L | φD | φD1 | Z-φd | f |
50 | 43 | 165 | 125 | 4-18 | 3 |
65 | 46 | 185 | 145 | 4-18 | 3 |
80 | 46 | 200 | 160 | 8-18 | 3 |
100 | 52 | 220 | 180 | 8-18 | 3 |
125 | 56 | 285 | 210 | 8-18 | 3 |
150 | 56 | 285 | 240 | 8-18 | 3 |
200 | 60 | 340 | 295 | 8-23 | 3 |
优势
1、阀体全部为精密铸造阀体,材质WCB达标、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪 、保材质检验
2、四氟阀座采用整体压铸成型后在机加工成型、确保密度,保证了密封性
3、阀轴上下均采用双层密封环密封、避免了阀轴处漏水
4、阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈,并可用于污水系统
5、所有四氟原材料均采用国内一线品牌
6、从毛坯到成品包装出厂每个环节层层质检
