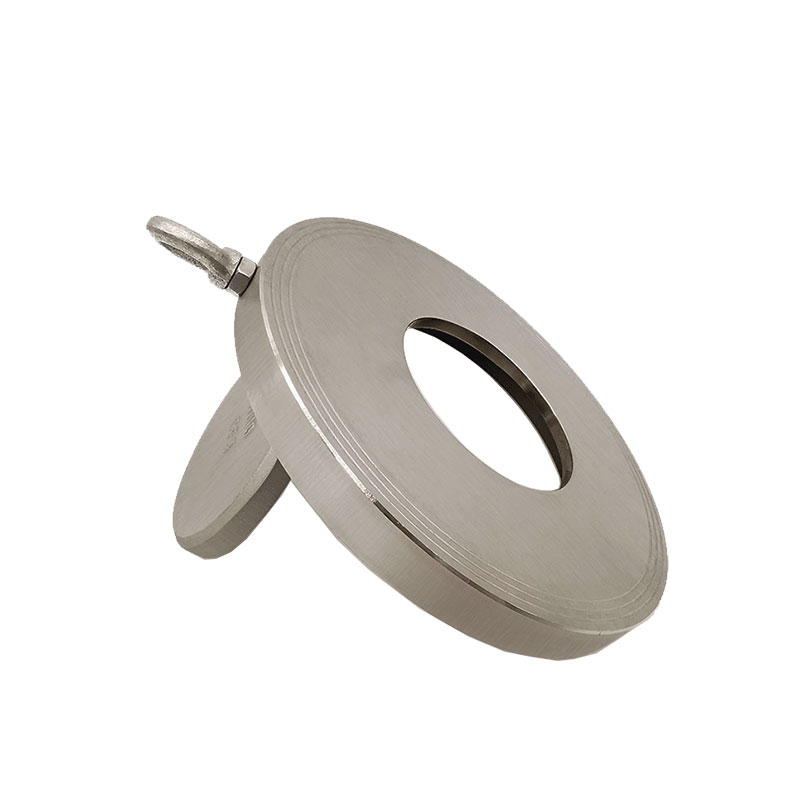

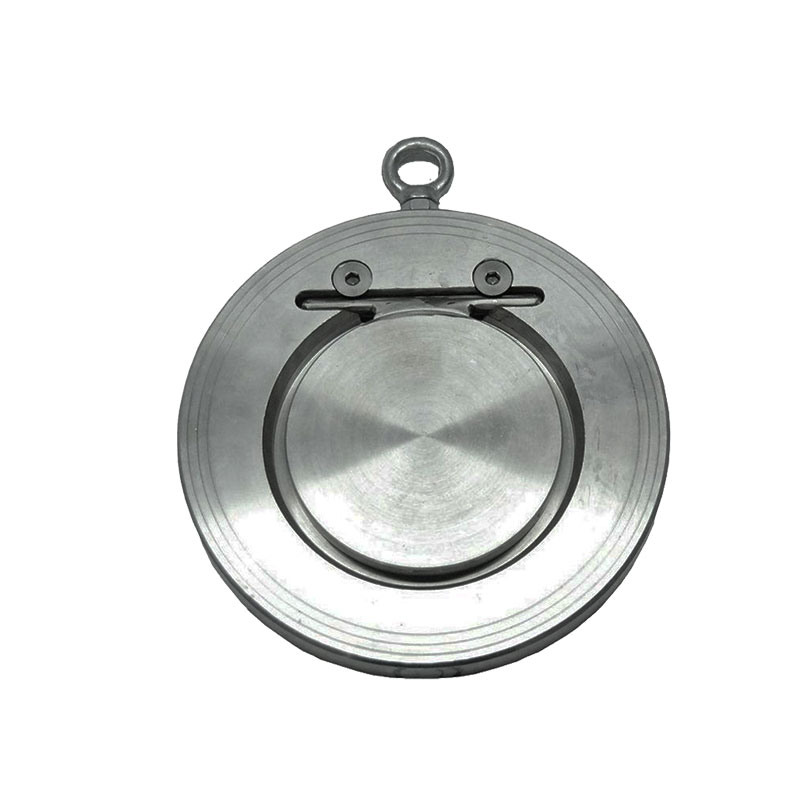

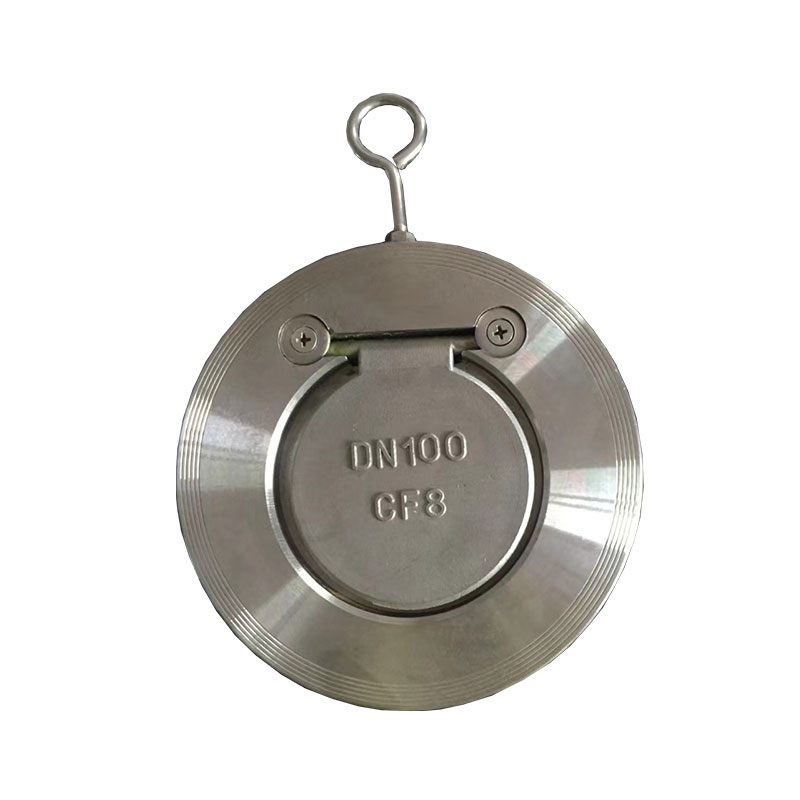

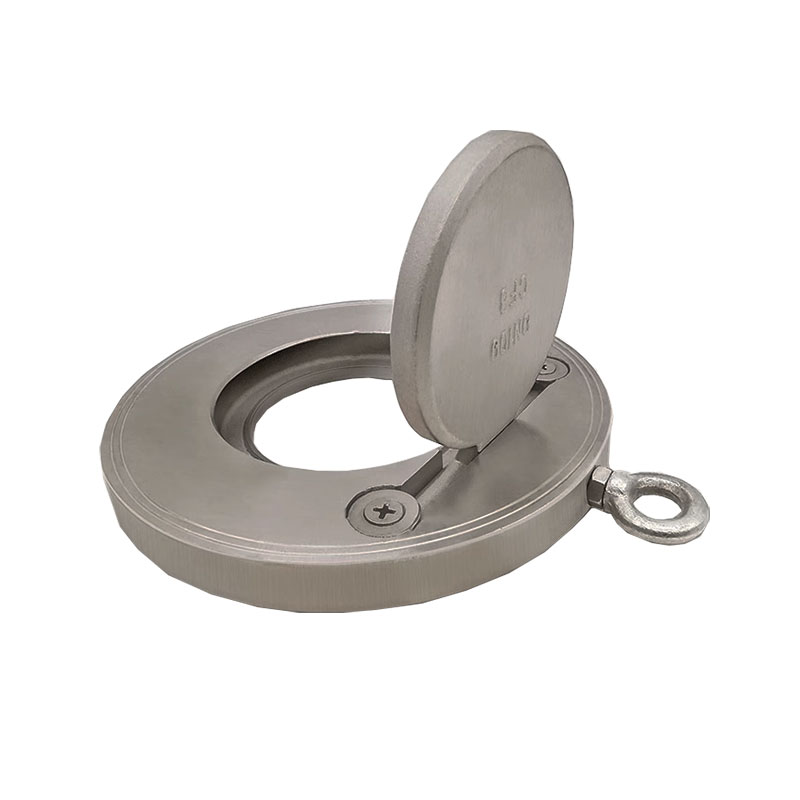

H74型对夹式止回阀，是一种薄型圆盘式止回阀，适用于空间狭小的安装工况，连接方式采用对夹标准设计，阀瓣为旋启式结构；具有结构简单，外形美观、重量轻，安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所更为适用。
| 可选配置 | 阀体 | 阀座密封 | 阀瓣 |
| 铸钢/不锈钢 | 13Cr/不锈钢/橡胶 | 铸钢/不锈钢 |

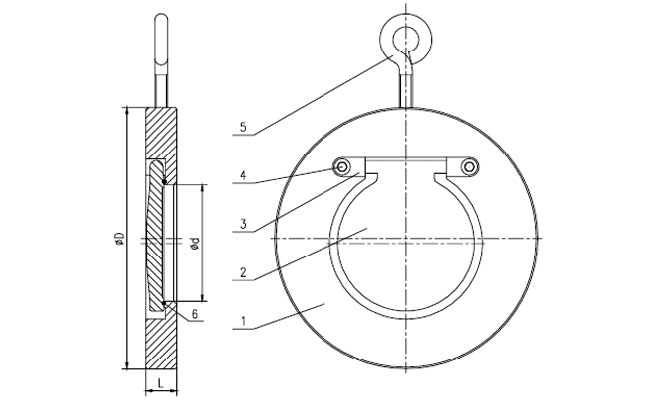

| DN | NPS（英寸） | L | D | Φd |
| 50 | 2'' | 19 | 108 | 25 |
| 65 | 2 1/2'' | 19 | 128 | 38 |
| 80 | 3'' | 19 | 143 | 46 |
| 100 | 4'' | 19 | 163 | 72 |
| 125 | 5'' | 19 | 193 | 95 |
| 150 | 6'' | 19 | 219 | 115 |
| 200 | 8'' | 29 | 274 | 140 |
| 250 | 10'' | 29 | 329 | 188 |
| 300 | 12'' | 38 | 385 | 216 |
| 350 | 14'' | 41 | 444 | 263 |
| 400 | 16'' | 51 | 496 | 305 |
| 450 | 18'' | 51 | 555 | 356 |
| 500 | 20'' | 65 | 616 | 406 |
| 600 | 24'' | 70 | 733 | 482 |
1、阀体为精密铸造阀体，外观精细，材质达标
2、内件数控机床加工，配合精密，零部件统配可互换，外观平整美观
3、密封面采用等离子堆焊，增加阀门耐磨性
4、可根据要求选择橡胶软密封
5、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
