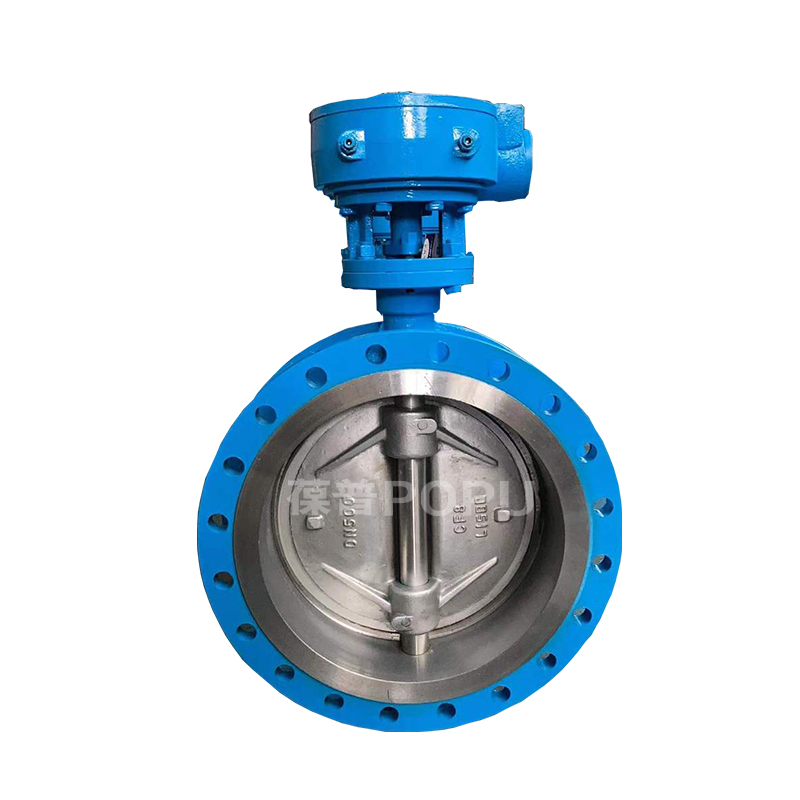

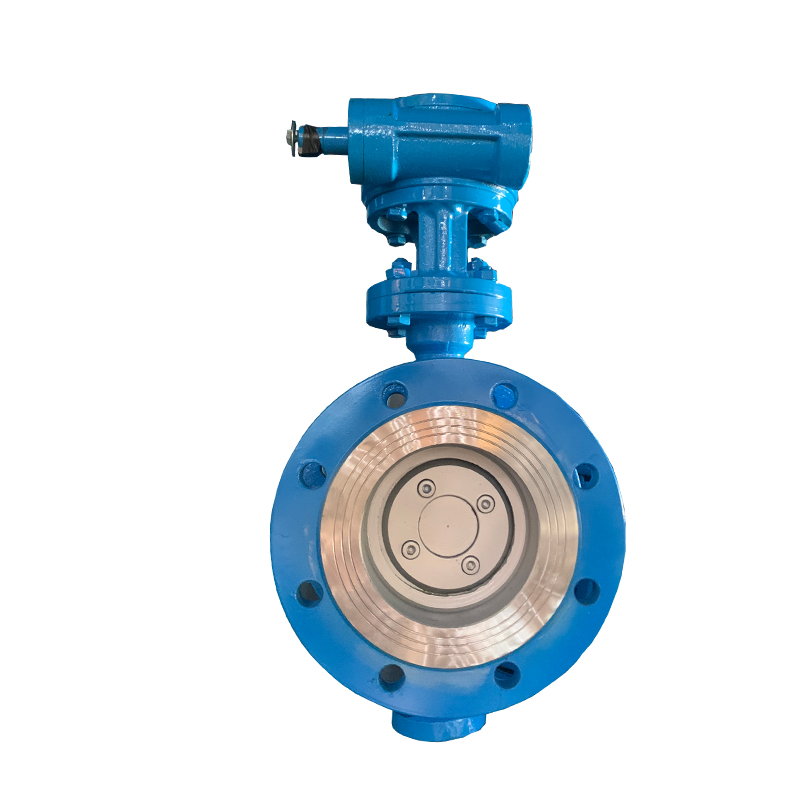

D343H-16C硬密封法兰蝶阀（又称多层次硬密封蝶阀），是长寿命、节能型蝶阀产品。产品性能已处于国内外领先水平，耐高温耐腐蚀，广泛适用于电力、石油、化工、冶金、市政建设等工业管道上作截断或调节介质流量用。本产品采用三维偏心原理设计，阀座采用硬、软密封兼容的多层次结构加工精湛工艺先进。

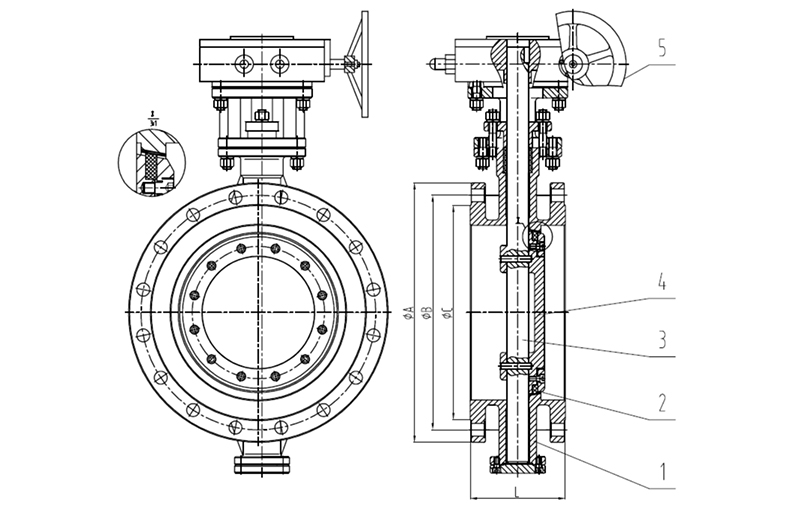

| 公称尺寸 | 结构长度 | PN10 | PN16 | |||||
| DN | NPS（英寸） | L | ΦA | ΦB | ΦC | ΦA | ΦB | ΦC |
| 50 | 2'' | 108 | 165 | 125 | 102 | 165 | 125 | 102 |
| 65 | 2 1/2'' | 112 | 185 | 145 | 122 | 185 | 145 | 122 |
| 80 | 3'' | 114 | 200 | 160 | 138 | 200 | 160 | 138 |
| 100 | 4'' | 127 | 220 | 180 | 158 | 220 | 180 | 158 |
| 125 | 5'' | 140 | 250 | 210 | 188 | 250 | 210 | 188 |
| 150 | 6'' | 140 | 285 | 240 | 212 | 285 | 240 | 212 |
| 200 | 8'' | 152 | 340 | 295 | 268 | 340 | 295 | 268 |
| 250 | 10'' | 165 | 395 | 350 | 320 | 405 | 355 | 320 |
| 300 | 12'' | 178 | 445 | 400 | 370 | 460 | 410 | 378 |
| 350 | 14'' | 190 | 505 | 460 | 430 | 520 | 470 | 438 |
| 400 | 16'' | 216 | 565 | 515 | 482 | 580 | 525 | 490 |
| 450 | 18'' | 222 | 615 | 565 | 532 | 640 | 585 | 550 |
| 500 | 20'' | 229 | 670 | 620 | 585 | 715 | 650 | 610 |
| 600 | 24'' | 267 | 780 | 725 | 685 | 840 | 770 | 725 |
| 700 | 28'' | 292 | 895 | 840 | 800 | 910 | 840 | 795 |
| 800 | 32'' | 318 | 1015 | 950 | 905 | 1025 | 950 | 900 |
| 900 | 36'' | 330 | 1115 | 1050 | 1005 | 1125 | 1050 | 1000 |
| 1000 | 40'' | 410 | 1230 | 1160 | 1110 | 1255 | 1170 | 1115 |
| 1200 | 48'' | 470 | 1455 | 1380 | 1330 | 1485 | 1390 | 1330 |
| 1400 | 56'' | 530 | 1675 | 1590 | 1535 | 1685 | 1590 | 1530 |
1. 阀体全部为精密铸造阀体，材质WCB达标、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪 、保材质检验
2. 阀体采用符合国家标准的ZG250-485材料，从原铁到阀体成型历经15道工艺，
3. 数控车床加工蝶板，密封圈为软硬多层叠式金属圈，具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能
4. 阀杆采用不锈钢材质，经过调质处理使阀杆的强度提高一倍，降低了因阀杆变形造成的启闭、泄露问题
5. 产品生产完毕后，每台产品均使用无铅油漆对底漆和面漆进行三遍涂装，保证产品外观的亮度与耐锈蚀度
6. 产品在打压及调试后对涡轮调节螺丝再做处理、调节好左右长度一致在发货，每台产品的涡轮调节螺丝均配有保护螺帽，保护调节螺丝不受损坏
7. 阀板厚重，阀杆粗大，销钉粗大、阀座加工精细，平整，无焊疤。
8. 从毛坯到成品包装出厂每个环节层层质检
