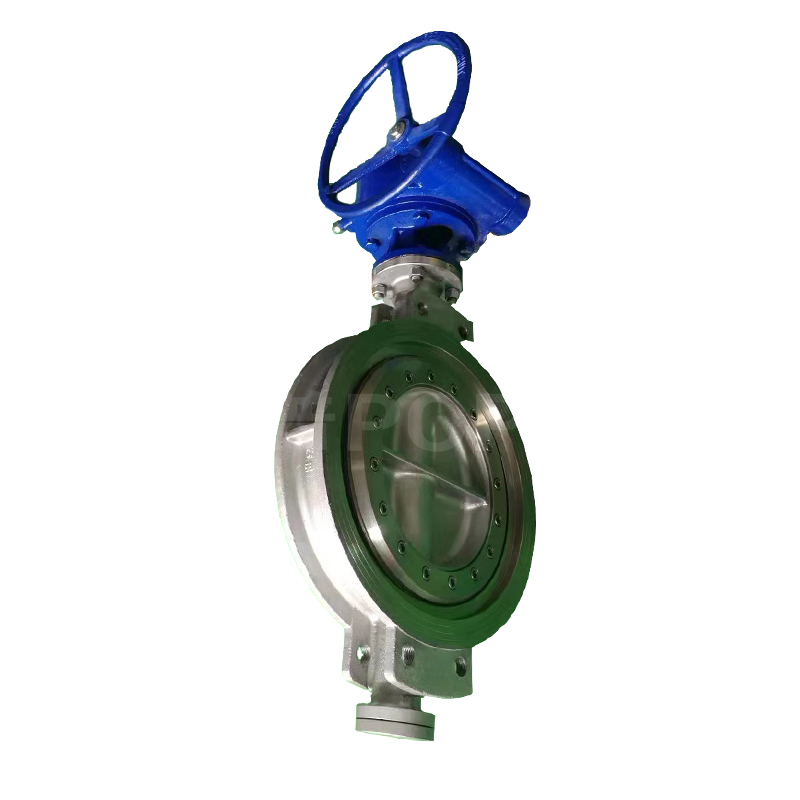

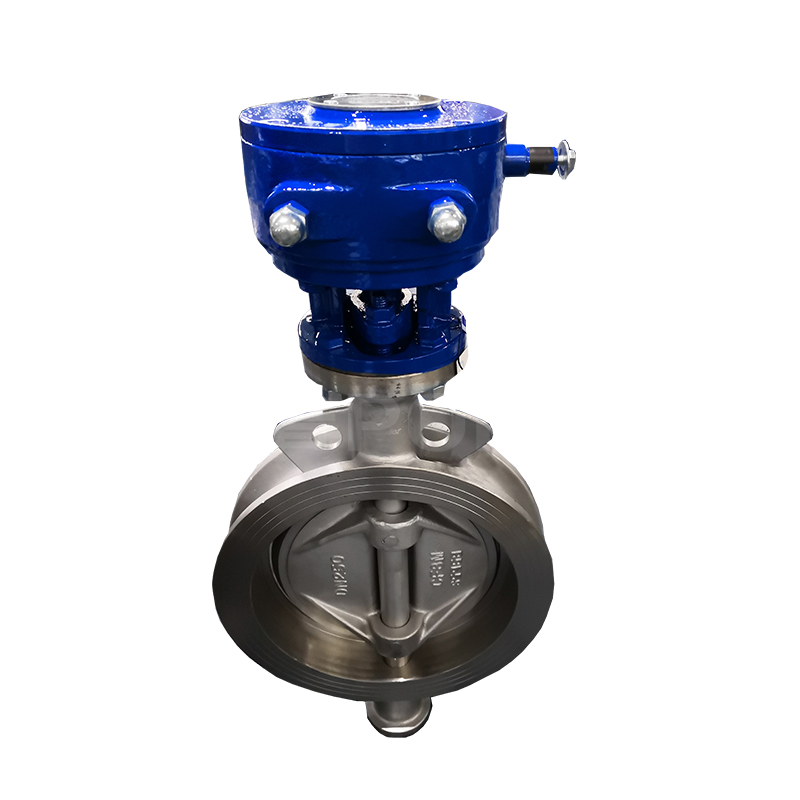

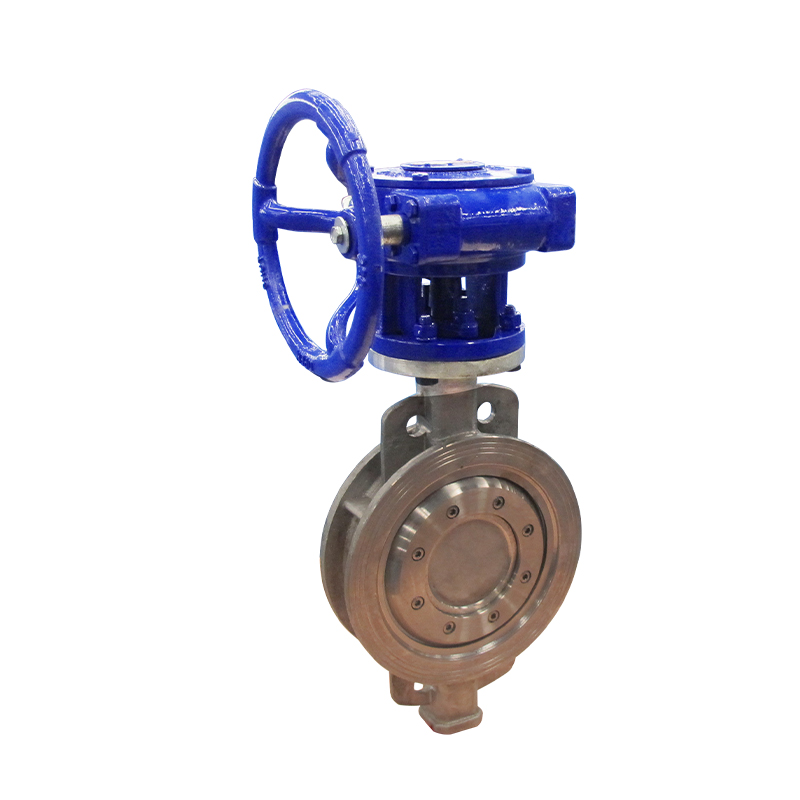

介绍
D373W-16P不锈钢硬密封对夹蝶阀由阀体、蝶板、密封圈、传动机构等主要部件组成。D373H硬密封对夹蝶阀结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在 运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。
技术参数

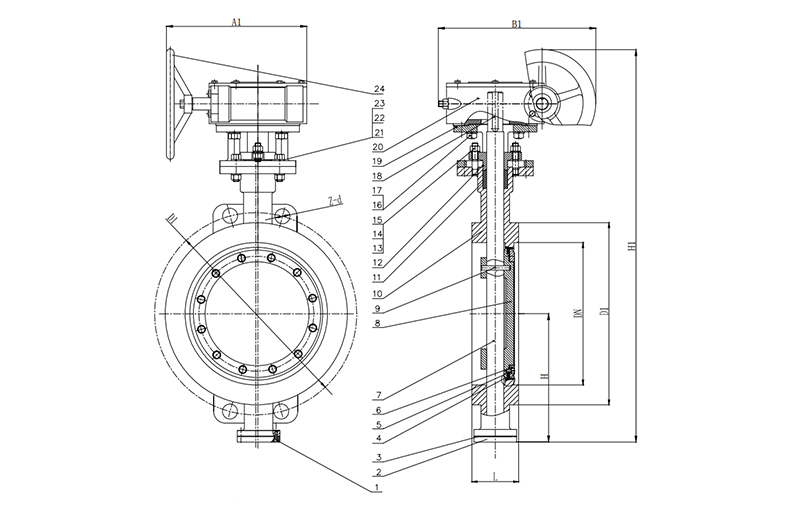

![图纸.jpg 图纸.jpg](/upload/20230812/vecnYRLFQsUNrgS-EXn7ai7y7lBbitaYhKHwJF9f.jpg)
DN | L | H | H1 | A1 | B1 | D1 | Z-d |
40 | 43 | 107 | 330 | 180 | 200 | 110 | 4-18 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-18 |
80 | 49 | 125 | 380 | 180 | 200 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 |
125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 |
150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 |
200 | 71 | 215 | 780 | 400 | 425 | 295 | 8-22/12-22 |
250 | 76 | 243 | 840 | 400 | 425 | 350/355 | 12-22/12-26 |
300 | 83 | 285 | 995 | 450 | 560 | 400/410 | 12-22/12-26 |
350 | 92 | 320 | 1050 | 450 | 560 | 460/470 | 16-22/16-26 |
400 | 102 | 350 | 1220 | 535 | 580 | 515/525 | 16-26/16-30 |
450 | 114 | 350 | 1280 | 535 | 580 | 565/585 | 20-26/20-30 |
500 | 127 | 380 | 1365 | 535 | 580 | 620/650 | 20-26/20-33 |
600 | 154 | 435 | 1460 | 570 | 660 | 725/770 | 20-30/20-36 |
700 | 165 | 480 | 1520 | 750 | 550 | 840 | 24-30/24-36 |
800 | 190 | 530 | 1710 | 750 | 550 | 950 | 24-33/24-39 |
900 | 203 | 595 | 1810 | 750 | 550 | 1050 | 28-33/28-39 |
1000 | 216 | 650 | 1900 | 900 | 750 | 1160/1170 | 28-36/28-42 |
优势
1、阀体全部为精密铸造阀体,材质304达标、外观精细,无沙眼
2、数控车床加工蝶板,密封圈为软硬多层叠式金属圈,具有金属和弹性密封的双重优点,确保在高温、低温环境下均有优良的密封性能
3、阀杆采用不锈钢材质,经过调质处理使阀杆的强度提高一倍,降低了因阀杆变形造成的启闭、泄露问题
4、产品在打压及调试后对涡轮调节螺丝再做处理、调节好左右长度一致在发货,每台产品的涡轮调节螺丝均配有保护螺帽,保护调节螺丝不受损坏
5、阀板厚重,阀杆粗大,销钉粗大、阀座加工精细,平整,无焊疤
6、从毛坯到成品包装出厂每个环节层层质检
