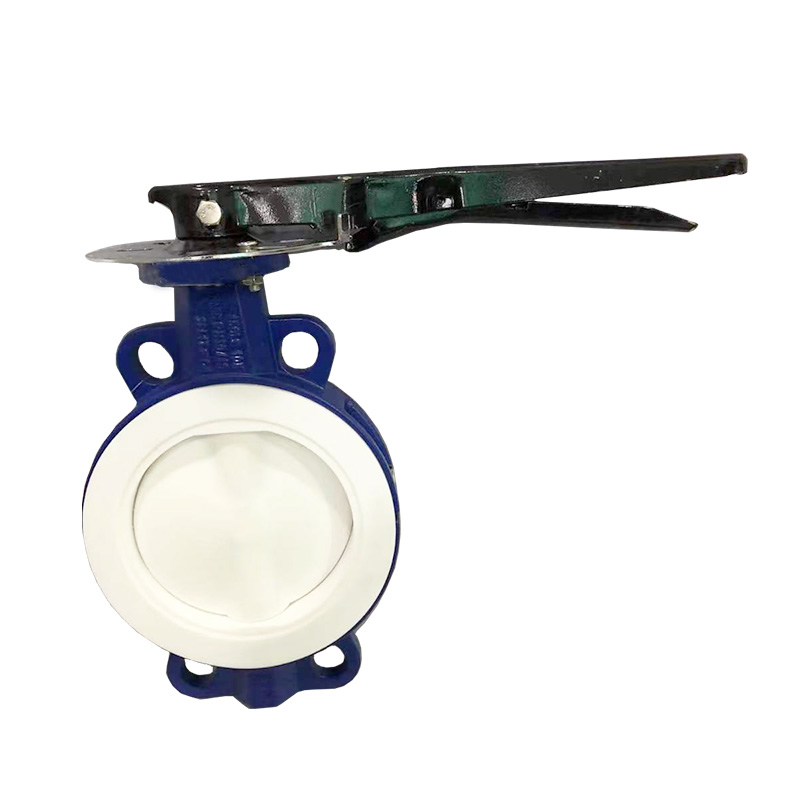

衬氟蝶阀是采用氟塑料衬里层的蝶阀，阀体内和阀板上衬聚四氟，使介质和阀体阀板隔离，达到防腐的效果，具有极高的化学稳定性，适用于强腐蚀性化学介质；
衬氟蝶阀可配电动、气动执行器，可实现智能型（调节型）和开关型。具有功能强、体积小、重量轻，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。
| 其他可选配置 | 名称 | 阀体 | 里衬密封 | 蝶板 | 驱动 |
| 材质及说明 | WCB/CF8/ CF8M/CF3M | FEP/PFA/PTFE | WCB/CF8/ CF8M/CF3M | 手柄/蜗轮/电动/气动 |
| SIZE | PN10/16 | 150LB | ||||
| DN | NPS | L | ΦD1 | n-Φd | ΦD1 | n-Φd |
| 50 | 2'' | 43 | 125 | 4-18 | 120.7 | 4-19 |
| 65 | 2 1/2'' | 46 | 145 | 8-18 | 139.7 | 4-19 |
| 80 | 3'' | 46 | 160 | 8-18 | 152.4 | 4-19 |
| 100 | 4'' | 52 | 180 | 8-18 | 190.5 | 8-19 |
| 125 | 5'' | 56 | 210 | 8-18 | 215.9 | 8-23 |
| 150 | 6'' | 56 | 240 | 8-22 | 241.3 | 8-23 |
1.阀体为精密铸造阀体，材质WCB达标、外观精细，每批铸件都有炉号标志，方便生产跟踪 ,保材质检验；
2.阀座采用整体模压成型后再机加工成型、确保精度，保证了密封性；
3.密封副为FEP/FEP或其它材料组合，摩擦系数小，启闭力矩低；
4.填料采用PTFE材质，密封性能好，维修更换方便；
5.蝶板与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
6.四级（蝶板圆周、轴头端面、阀轴径向、阀座）加载弹性密封，保证了阀门内、外的零泄露；
7.阀体采用环氧树脂静电喷涂，喷涂厚度达到250μm。
