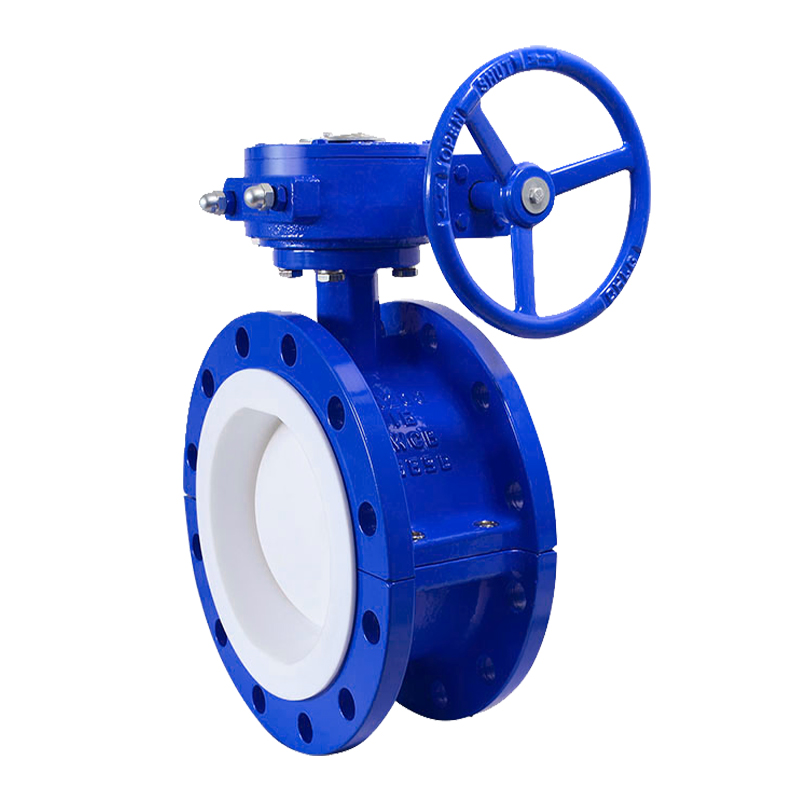

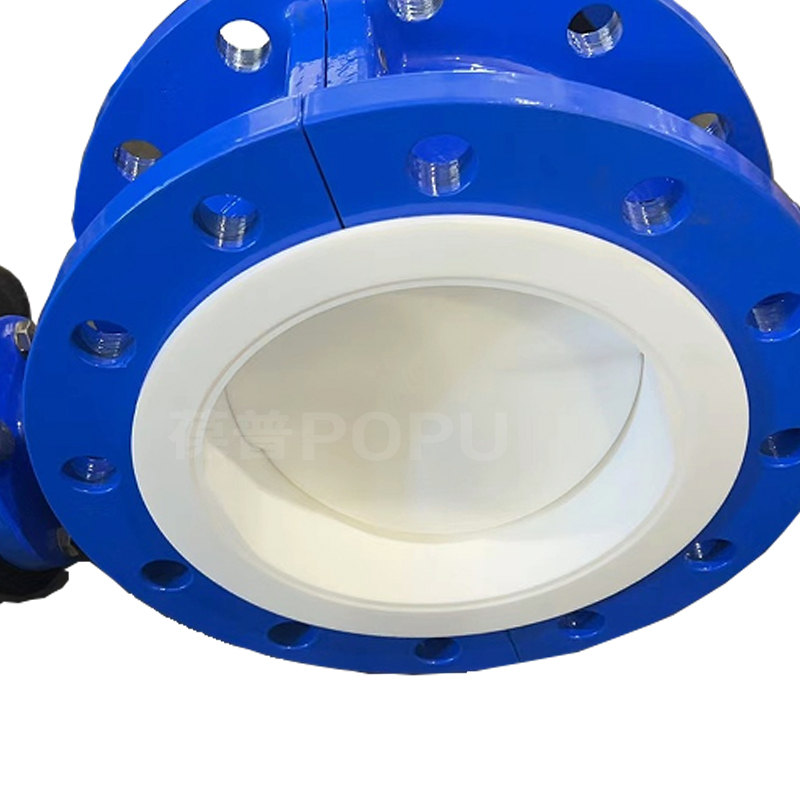

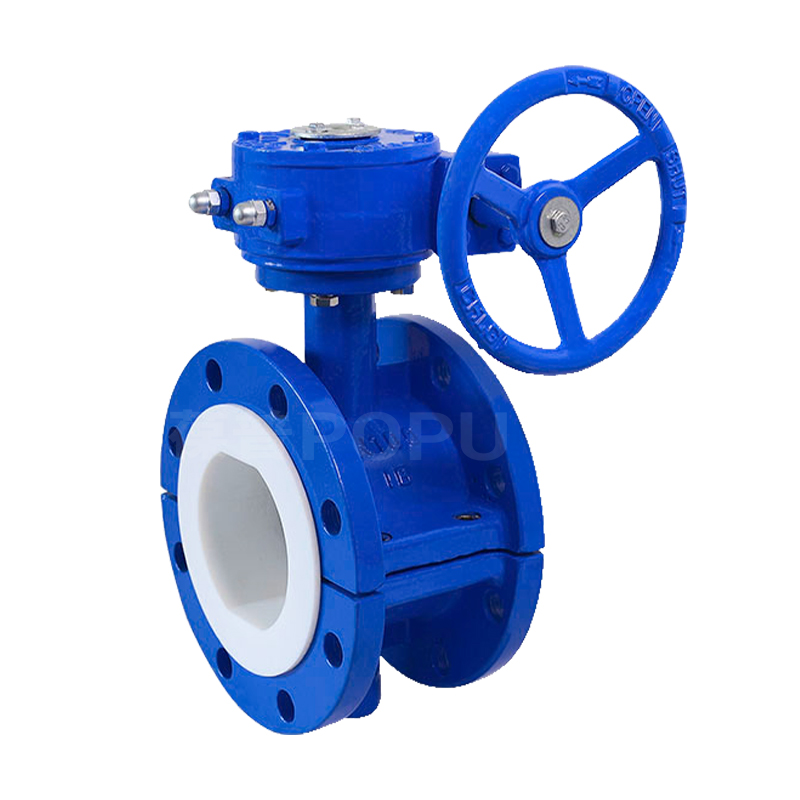

全衬四氟法兰蝶阀：法兰式蝶阀的阀门上自带法兰，安装时候直接用螺栓将阀门上两端法兰连接在管道法兰上，密封面耐磨损。该蝶阀内衬材料为聚四氟乙烯，抗酸抗碱、抗各种有机溶剂，同时聚四氟乙烯具有耐高温，摩擦力小的特点，因为该阀门使用非常广泛，该产品可安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼、能源等系统中一切腐蚀性、非腐蚀性的气体、液体、半流体、以及固体粉末管线和容器上作为调节和截流装置使用。

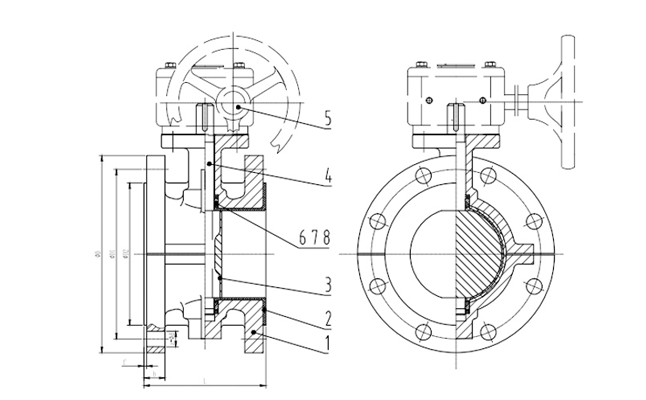

| SIZE | PN10/16 | 150LB | ||||
| DN | NPS | L | ΦD1 | n-Φd | ΦD1 | n-Φd |
| 50 | 2'' | 108 | 125 | 4-18 | 120.7 | 4-19 |
| 65 | 2-1/2'' | 112 | 145 | 8-18 | 139.7 | 4-19 |
| 80 | 3'' | 114 | 160 | 8-18 | 152.4 | 4-19 |
| 100 | 4'' | 127 | 180 | 8-18 | 190.5 | 8-19 |
| 125 | 5'' | 140 | 210 | 8-18 | 215.9 | 8-23 |
| 150 | 6'' | 140 | 240 | 8-22 | 241.3 | 8-23 |
| 200 | 8'' | 152 | 295 | 8-22/12-22 | 298.5 | 8-23 |
| 250 | 10'' | 165 | 350/355 | 12-22/12-26 | 362 | 12-26 |
| 300 | 12'' | 178 | 400/410 | 12-22/12-26 | 431.8 | 12-26 |
| 350 | 14'' | 190 | 460/470 | 16-22/16-26 | 476.2 | 12-29 |
| 400 | 16'' | 216 | 515/525 | 16-26/16-30 | 539.7 | 16-29 |
| 450 | 18'' | 222 | 565/585 | 20-26/20-30 | 577.8 | 16-32 |
| 500 | 20'' | 229 | 620/650 | 20-26/20-33 | 635 | 20-32 |
| 600 | 24'' | 267 | 725/770 | 20-30/20-36 | 749.3 | 20-35 |
| 700 | 28'' | 292 | 840 | 24-30/24-36 | 863.6 | 28-35 |
| 800 | 32'' | 318 | 950 | 24-33/24-39 | 977.9 | 28-41 |
| 900 | 36'' | 330 | 1050 | 28-33/28-39 | 1085.8 | 32-41 |
| 1000 | 40'' | 410 | 1160/1170 | 28-36/28-42 | 1200.2 | 36-41 |
| 1200 | 48'' | 470 | 1380/1390 | 32-39/32-48 | 1422.4 | 44-41 |
1.阀体为精密铸造阀体，材质达标、外观精细，每批铸件都有炉号标志，方便生产跟踪 ,保材质检验；
2.阀座采用整体模压成型后再机加工成型、确保精度，保证了密封性；
3.密封副为FEP/FEP或其它材料组合，摩擦系数小，启闭力矩低；
4.填料采用PTFE材质，密封性能好，维修更换方便；
5.蝶板与阀杆设计为一体结构，可以防止由管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全；
6.四级（蝶板圆周、轴头端面、阀轴径向、阀座）加载弹性密封，保证了阀门内、外的零泄露；
7.阀体采用环氧树脂静电喷涂，喷涂厚度达到250μm。
