介绍
刀闸阀又称刀型闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质;闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,使用寿命长,维护简单。

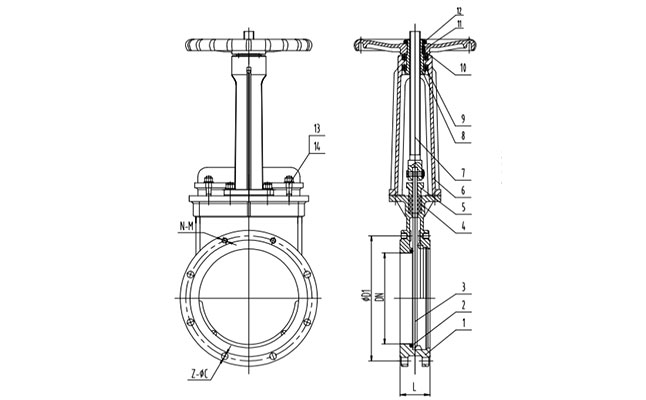

技术参数
![未标题-1.jpg 未标题-1.jpg](/upload/20230630/Q1a5yldf1Wjq9pY5WOt-FYbKeKbhkw75CJAI_GwD.jpg)
公称尺寸 |
| PN10 | PN16 | 150LB |
DN | NPS(英寸) | L | D1 | N-M | Z-φC | D1 | N-M | Z-φC | D1 | N-M | Z-φC |
50 | 2'' | 50 | 125 | 2-M16 | 2-φ18 | 125 | 2-M16 | 2-φ18 | 120.7 | 2-M16 | 2-19 |
65 | 2 1/2'' | 50 | 145 | 2-M16 | 2-φ18 | 145 | 2-M16 | 2-φ18 | 139.7 | 2-M16 | 2-19 |
80 | 3'' | 50 | 160 | 2-M16 | 6-φ18 | 160 | 2-M16 | 6-φ18 | 152.4 | 2-M16 | 2-19 |
100 | 4'' | 52 | 180 | 2-M16 | 6-φ18 | 180 | 2-M16 | 6-φ18 | 190.5 | 2-M16 | 6-19 |
125 | 5'' | 56 | 210 | 2-M16 | 6-φ18 | 210 | 2-M16 | 6-φ18 | 215.9 | 2-M20 | 6-22 |
150 | 6'' | 56 | 240 | 2-M20 | 6-φ22 | 240 | 2-M20 | 6-φ22 | 241.3 | 2-M20 | 6-22 |
200 | 8'' | 60 | 295 | 2-M20 | 6-φ22 | 295 | 4-M20 | 8-φ22 | 298.4 | 2-M20 | 6-22 |
250 | 10'' | 78 | 350 | 4-M20 | 8-φ22 | 355 | 4-M24 | 8-φ26 | 361.9 | 4-M22 | 8-25 |
300 | 12'' | 78 | 400 | 4-M20 | 8-φ22 | 410 | 4-M24 | 8-φ26 | 431.8 | 4-M22 | 8-25 |
优势
1、阀体全部为精密铸造阀体,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志可追溯
2、闸板进行3次磨平、5次抛光、确保闸板与阀体紧密结合,保证其密封性
3、阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命
4、阀座密封圈添加钢丝,确保阀座与阀体的连接,不易脱落
5、阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈
6、每台阀门出厂前均进行试压测试,试压合格方可出厂
