介绍

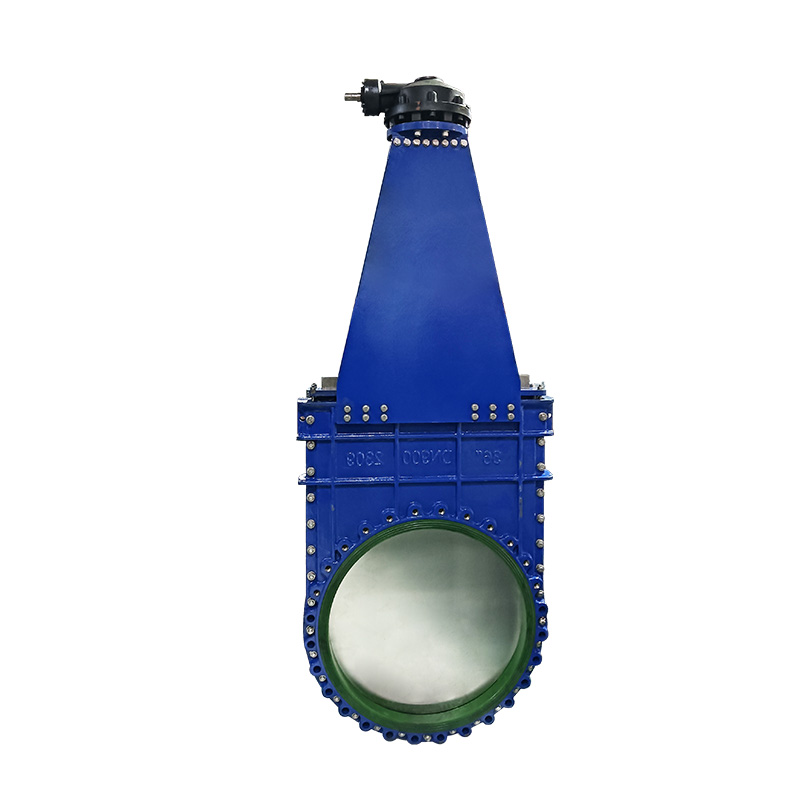

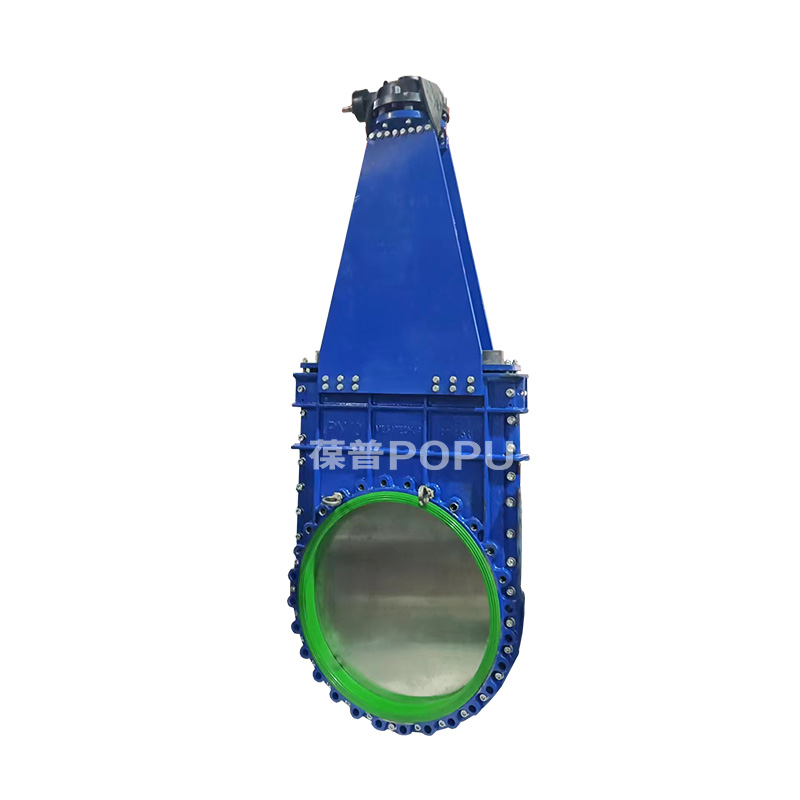

刀闸阀又称刀型闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质;闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,使用寿命长,维护简单。
技术参数
![未标题-1.jpg 未标题-1.jpg](/upload/20240321/lqQqmli7FoWOxFJpwBzkKG6R1O7OQ3eqU81eGxYJ.jpg)
名称 | 1-阀体 | 2-阀座密封 | 4-阀板 | 7-阀杆 | 13-伞齿轮 |
材质及说明 | DI | PU | 304 | 2Cr13 | 组件 |
公称尺寸 |
| PN10 |
DN | NPS(英寸) | L | D1 | N-M | Z-φd |
900 | 36'' | 180 | 1050 | 12-M30 | 16-φ34 |
800 | 32'' | 127 | 950 | 10-M30 | 14-φ34 |
700 | 28'' | 127 | 840 | 10-M27 | 14-φ30 |
600 | 24'' | 114 | 725 | 8-M27 | 12-φ30 |
500 | 20'' | 114 | 620 | 8-M24 | 12-φ26 |
450 | 18'' | 89 | 565 | 8-M24 | 12-φ26 |
400 | 16'' | 89 | 515 | 6-M24 | 10-φ26 |
350 | 14'' | 76 | 460 | 6-M20 | 10-φ22 |
300 | 12'' | 76 | 400 | 4-M20 | 8-φ22 |
250 | 10'' | 70 | 350 | 4-M20 | 8-φ22 |
200 | 8'' | 70 | 295 | 2-M20 | 6-φ22 |
150 | 6'' | 57 | 240 | 2-M20 | 6-φ22 |
125 | 5'' | 57 | 210 | 2-M16 | 6-φ18 |
100 | 4'' | 51 | 180 | 2-M16 | 6-φ18 |
80 | 3'' | 51 | 160 | 2-M16 | 6-φ18 |
65 | 2-1/2'' | 48 | 145 | 2-M16 | 2-φ18 |
50 | 2'' | 48 | 125 | 2-M16 | 2-φ18 |
![-20.jpg -20.jpg](/upload/20240327/V55oqPGnOgKzxihJGlLym_TROxoL-eDRnDbIOrzy.jpg)
优势
1、阀体为铸造阀体,二次抛丸处理、外观精细,无沙眼、每批铸件都有炉号标志,方便生产跟踪
2、阀体采用分体形式,可拆卸,方便更换零件
3、闸板采用304不锈钢材质,防腐耐磨,保证其密封性。
4、阀杆加装轴承,并带安全防尘罩,保护轴承,减少摩擦力,阀杆不易变形,增加使用寿命
5、阀座采用聚氨酯材质,阀座有更好的稳定性、耐化学性、回弹性和力学性能
6、螺栓全部采用304不锈钢材质
7、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
8、阀体采用粉沫环氧树脂静电涂装,喷涂厚度达到250μm,有效防止阀体与介质接触造成的腐蚀与生锈
9、长度及外形尺寸可根据客户要求定制
