介绍

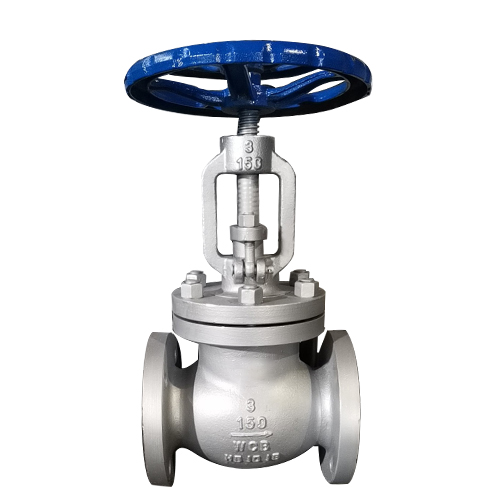

截止阀属于强制密封式阀门,在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏;截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置,所以工作行程小,启闭时间短;截止阀密封性好,可适用高压管路,密封面间磨擦力小,使用寿命较长。
技术参数
![截止阀图纸2.jpg 截止阀图纸2.jpg](/upload/20230629/VyOMNKnfsk8anEew3ZdP2OTpMxEzfU0FR7C_m7m6.jpg)
DN | NPS(英寸) | L | D | D1 | Z-φd |
50 | 2'' | 203 | 152 | 120.5 | 4-19 |
65 | 2 1/2'' | 216 | 178 | 139.5 | 4-19 |
80 | 3'' | 241 | 190 | 152.5 | 4-19 |
100 | 4'' | 292 | 229 | 190.5 | 8-19 |
125 | 5'' | 356 | 254 | 216 | 8-22 |
150 | 6'' | 406 | 279 | 241.5 | 8-22 |
200 | 8'' | 495 | 343 | 298.5 | 8-22 |
250 | 10'' | 622 | 406 | 362 | 12-25 |
300 | 12'' | 698 | 483 | 432 | 12-25 |
优势
1、阀体为精密铸造阀体,材质WCB达标、外观精细,无沙眼
2、内件数控机床加工,外观加工后进行2次抛丸,外观美观
3、阀体均为实心重体
4、阀座堆焊cr系不锈钢,增加阀座耐磨性
5、阀盖和阀杆接触的地方做倒密封处理,防止外漏
6、阀杆采用旋风铣加工,避免阀杆弯曲导致开关困难
7、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
