凸耳式蝶阀与法兰式蝶阀的主要区别

Time:


凸耳式蝶阀与法兰式蝶阀的主要区别如下:

一、连接结构差异

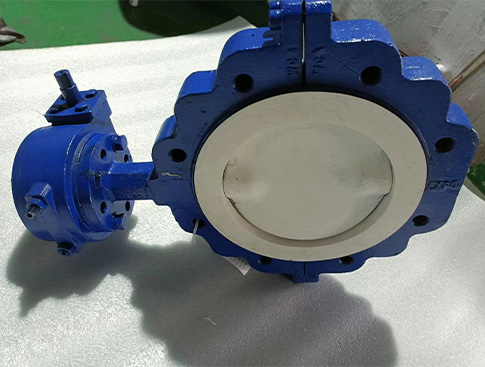

凸耳式蝶阀‌:阀体两端带有凸耳结构,凸耳上设计通孔或内螺纹孔,通过短螺栓分别与管道法兰连接。

法兰式蝶阀‌:阀体两端自带法兰盘,通过长螺栓贯穿两侧法兰实现与管道的刚性连接。

二、安装方式对比

凸耳式‌:

通孔型‌:螺栓穿过管道法兰与凸耳通孔,配合螺母固定;

内螺纹型‌:螺栓直接旋入凸耳螺纹孔,省去贯穿阀体的长螺栓。

安装时无需挤压阀体,降低密封面受力变形风险。

法兰式‌:需用长螺栓贯穿两侧法兰,通过夹紧力固定阀体,对管道同心度要求较高。

三、密封性能与稳定性

凸耳式‌:螺栓仅作用于凸耳,避免阀体受压形变,密封寿命更长;部分型号采用三重密封结构(软密封+金属密封),适合中低压环境。

法兰式‌:法兰盘与管道法兰刚性接触,密封性依赖螺栓夹紧力,高压力下易因螺栓蠕变导致泄漏;硬密封设计(如金属复合阀座)可承受更高温度和压力。

四、适用场景差异

凸耳式‌:

适用于中低压(如PN16以下)、需频繁拆卸或空间受限的场景;

常见于供排水、化工等对安装便捷性要求较高的系统。

法兰式‌:

适合高压(如PN40以上)、高温(如425℃蒸汽)或腐蚀性介质环境;

多用于石化、能源等需高稳定性密封的严苛工况。

五、成本与维护

凸耳式‌:安装简便、螺栓成本低,但复杂密封结构可能增加维护难度;

法兰式‌:材料成本和安装要求更高,但长期密封稳定性更优,维护周期长。
