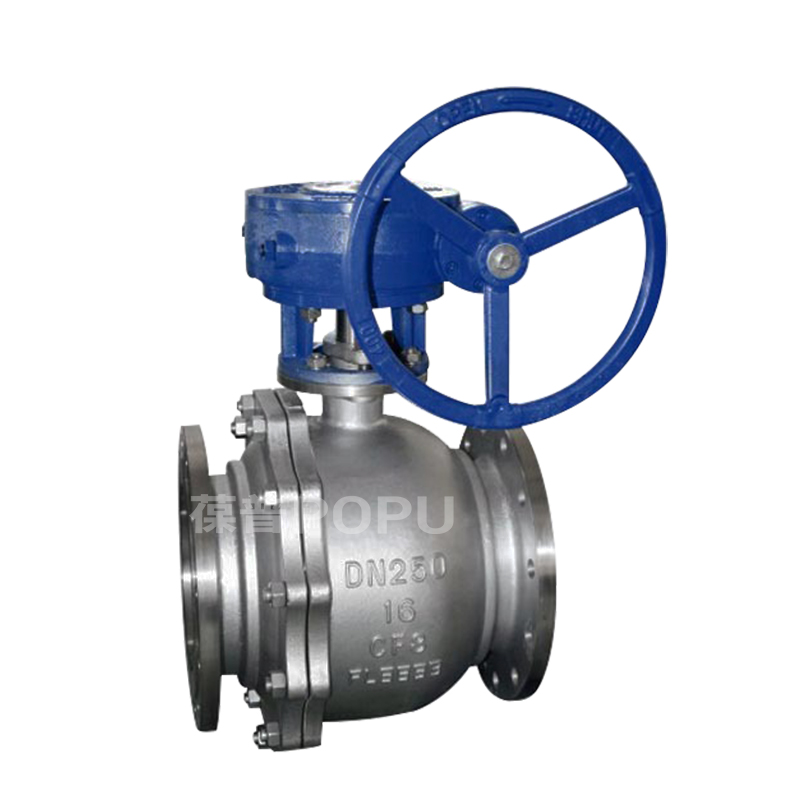

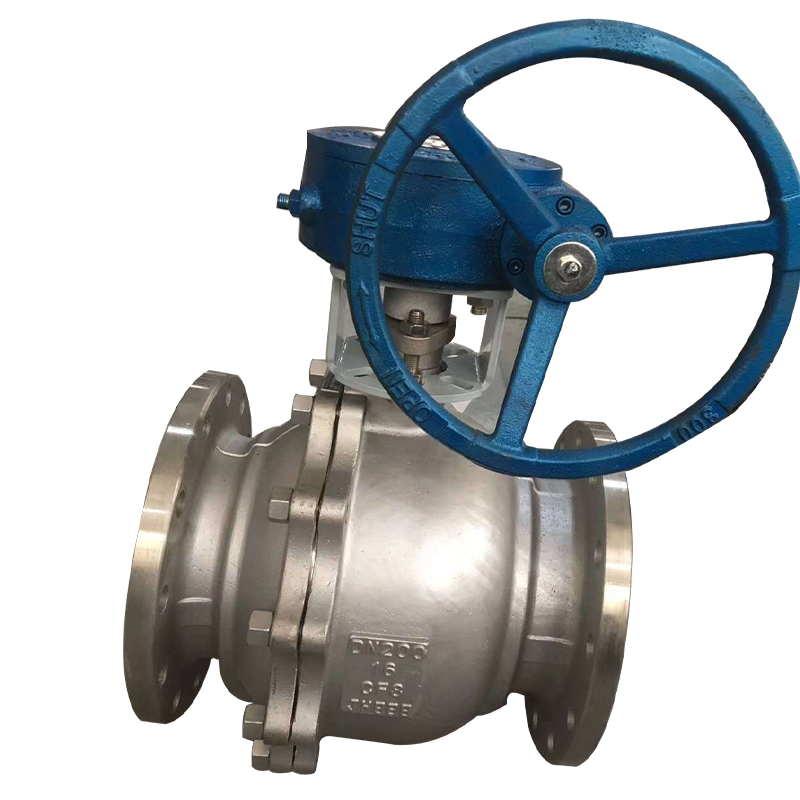

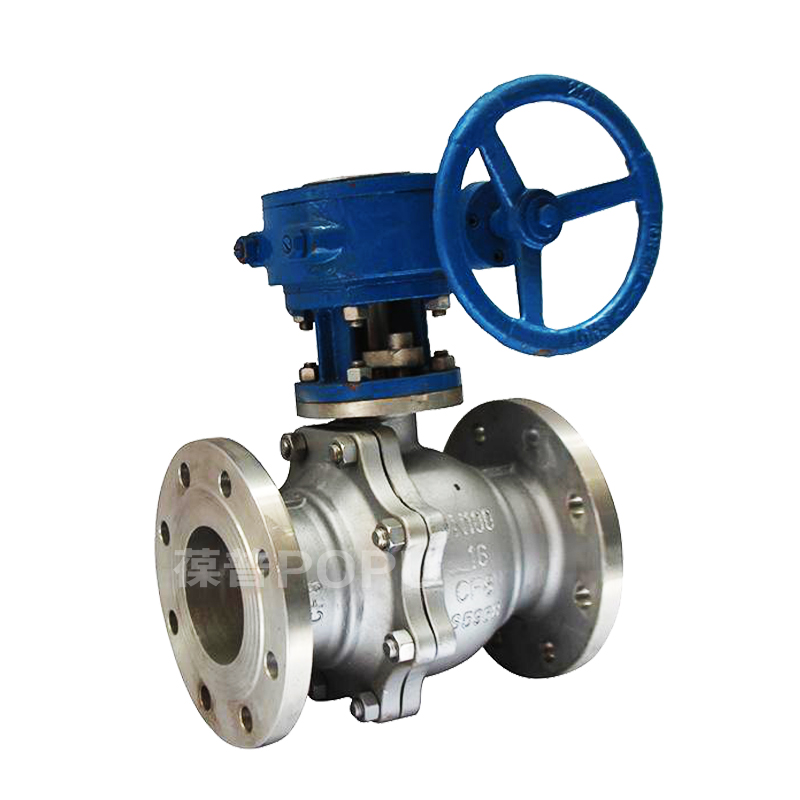

介绍
蜗轮球阀在管路中主要用来做切断、分配和改变介质的流动方向;球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
其他可选配置 | 名称 | 阀体 | 阀座密封 | 球体 | 阀杆 |
材质及说明 | WCB/CF8/CF8M/CF3/CF3M | PTFE/不锈钢/合金钢 | 304/316/304L/316L | 2Cr13/304/316 |

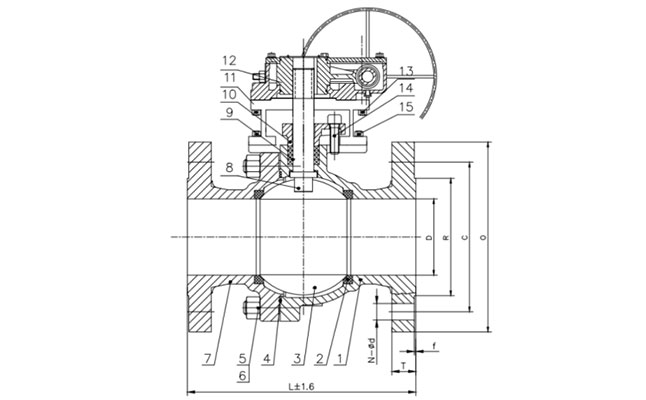

技术参数
![图纸.jpg 图纸.jpg](/upload/20230626/TXuUva_kvILbLvNLfhLuLabXkQEV6Bl6b7TffDDx.jpg)
SIZE | PN16 | 150LB |
DN | NPS | L | ΦO | ΦC | L | ΦO | ΦC |
50 | 2'' | 200 | 160 | 125 | 178 | 152 | 120.5 |
65 | 2 1/2'' | 220 | 180 | 145 | 190 | 178 | 139.5 |
80 | 3'' | 250 | 195 | 160 | 203 | 190 | 152.5 |
100 | 4'' | 280 | 215 | 180 | 229 | 229 | 190.5 |
125 | 5'' | 320 | 245 | 210 | 356 | 254 | 216 |
150 | 6'' | 360 | 280 | 240 | 394 | 279 | 241.5 |
200 | 8'' | 400 | 335 | 295 | 457 | 343 | 298.5 |
250 | 10'' | 450 | 405 | 355 | 533 | 406 | 362 |
300 | 12'' | 620 | 460 | 410 | 610 | 482.6 | 431.8 |
优势
1、阀体为精密铸造阀体,二次抛丸处理、外观精细,无沙眼
2、内件采用精密数控机床加工,保证精度
3、球体为不锈钢304球
4、每台阀门出厂均按照国家标准做壳体、密封双层压力检测
