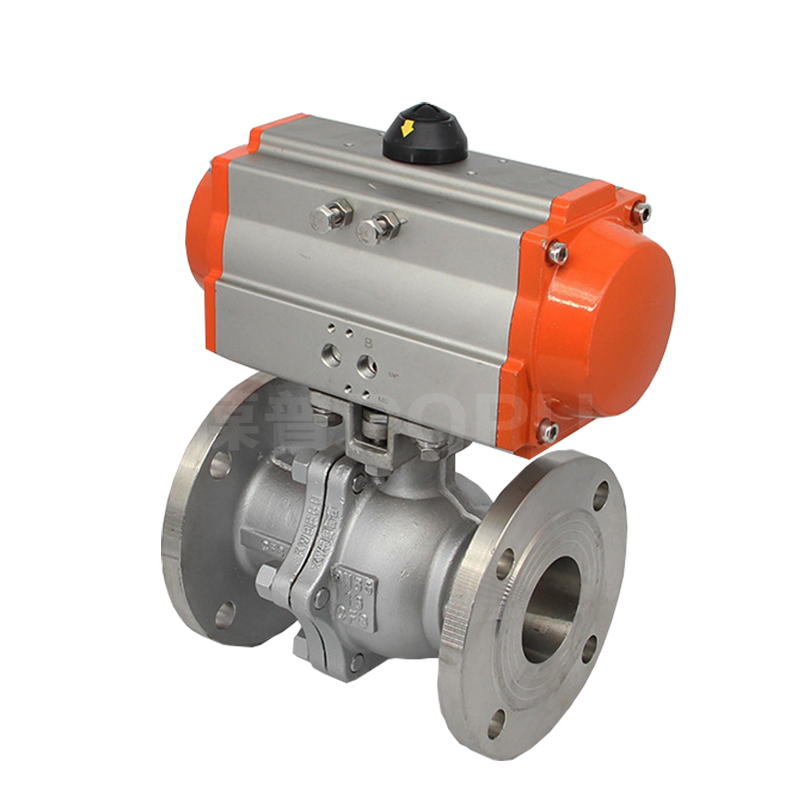

气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间，提高安全性。
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰标准 | ||
| 参照标准 | GB/T 12237 | GB/T 12221 | GB/T 13927 | JB/T 79 | ||

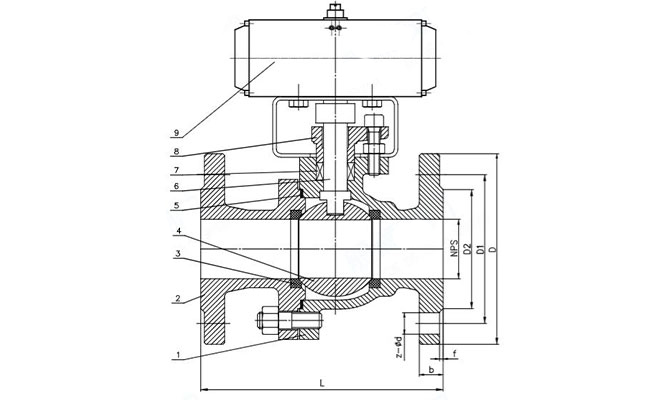

| 名称 | 1-阀体 | 3-密封 | 4-球体 | 6-阀杆 | 9-气动头 | |
| 材质及说明 | CF8 | PTFE | 304 | 304 | 铝合金 | |
| DN | NPS | L | ΦD | ΦD1 | ΦD2 | Z-Φd |
| 15 | 1/2'' | 130 | 95 | 65 | 45 | 4-14 |
| 20 | 3/4'' | 140 | 105 | 75 | 55 | 4-14 |
| 25 | 1'' | 150 | 115 | 85 | 65 | 4-14 |
| 32 | 1 1/4'' | 165 | 135 | 100 | 78 | 4-18 |
| 40 | 1 1/2'' | 180 | 145 | 110 | 85 | 4-18 |
| 50 | 2'' | 200 | 160 | 125 | 100 | 4-18 |
| 65 | 2 1/2'' | 220 | 180 | 145 | 120 | 4-18 |
| 80 | 3'' | 250 | 195 | 160 | 135 | 8-18 |
| 100 | 4'' | 280 | 215 | 180 | 155 | 8-18 |
| 125 | 5'' | 320 | 245 | 210 | 185 | 8-18 |
| 150 | 6'' | 360 | 280 | 240 | 210 | 8-23 |
| 200 | 8'' | 400 | 335 | 295 | 265 | 12-23 |
| 250 | 10'' | 450 | 405 | 355 | 320 | 12-25 |
| 300 | 12'' | 620 | 460 | 410 | 375 | 12-25 |
1、阀体为精密铸造阀体，材质达标、外观精细，无沙眼；
2、阀体均为实心重体；
3、球体为不锈钢锻造球体；
4、阀杆防吹出设计，提高安全性；
5、气动执行器防护等级达到IP67；
6、每台阀门出厂均按照国家标准做压力检测。
