介绍
一片式球阀(One-piece Ball Valve):一片式球阀是指阀体采用一体式结构。整个阀体由一个单一的零件制成,通常由铸造或机械加工制造。它具有简单紧凑的设计,因此拥有较低的流阻,适用于较低的压力和温度条件。一片式球阀一般用于小口径和低压的应用。

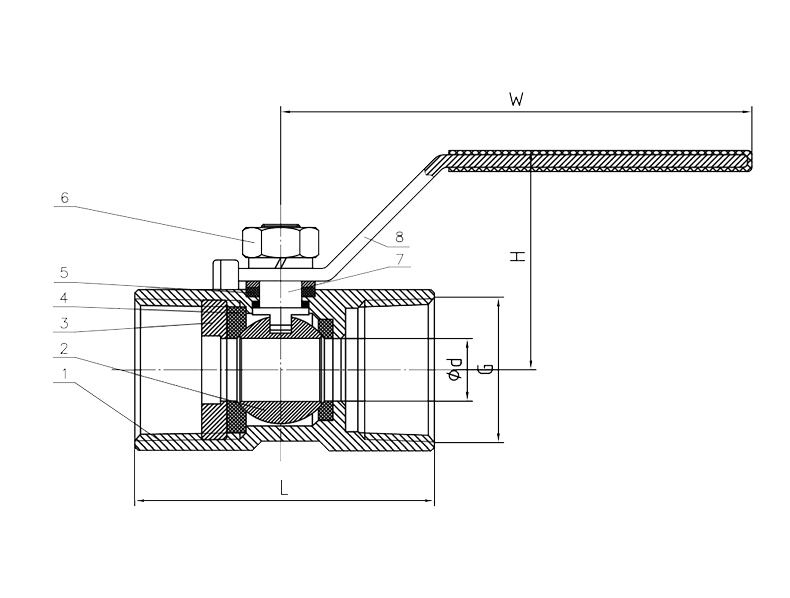

技术参数
![图纸.png 图纸.png](/upload/20231218/bT9dKphV2pVQpZG8vTvVqQezEsS6U8aHE85wPnqB.png)
DN | G | d | L | H | W |
15 | 1/2" | 9 | 55 | 39 | 80 |
20 | 3/4" | 12 | 57 | 43 | 90 |
25 | 1" | 15 | 71 | 46 | 105 |
32 | 1-1/4" | 20 | 78 | 53 | 120 |
40 | 1-1/2" | 25 | 82 | 59 | 130 |
50 | 2" | 32 | 96 | 65 | 145 |
优势
1、主体材质化学成分和力学性能达到国家规定标准要求,出厂附带材质单
2、所有阀体及零部件均采用数控机床加工并通配互换,确保产品精度
3、进厂毛坯质检人员每个检查,残次毛坯直接做回炉处理

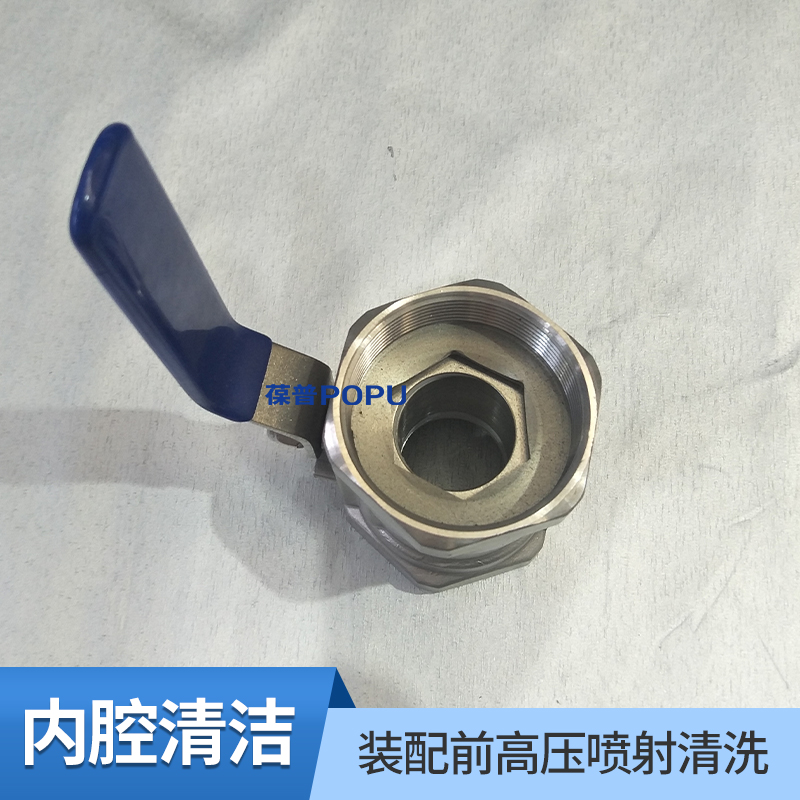

4、整台产品装配前用煤油和防锈油经高压喷射清洗,试压后清洗试压介质,喷上防锈油,内腔清洁度达到JB/T7748标准要求
5、每台阀门出厂必须按照国家标准试压,不合格产品绝不出厂
