介绍

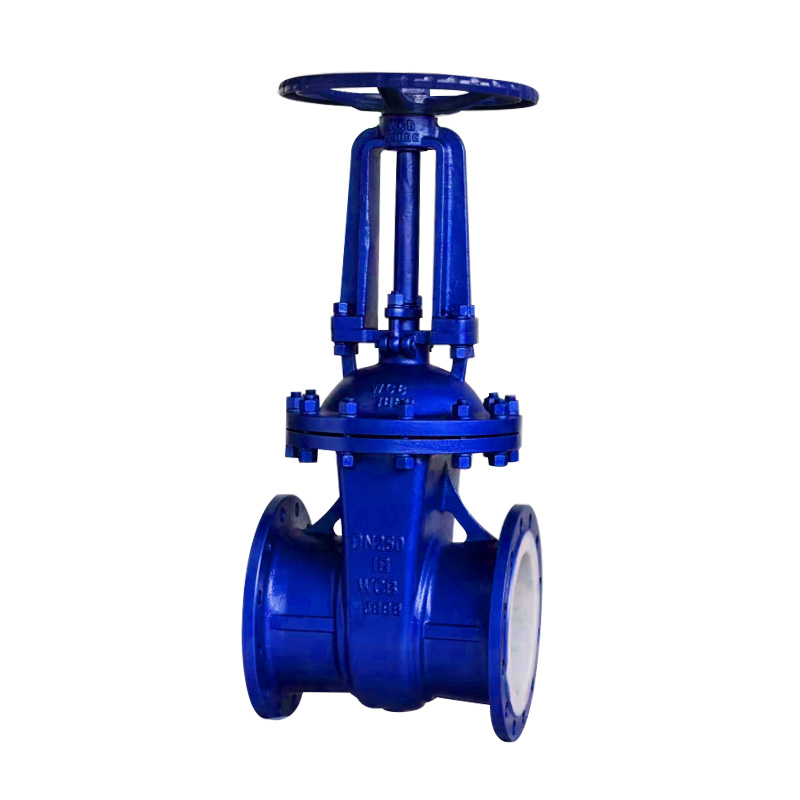

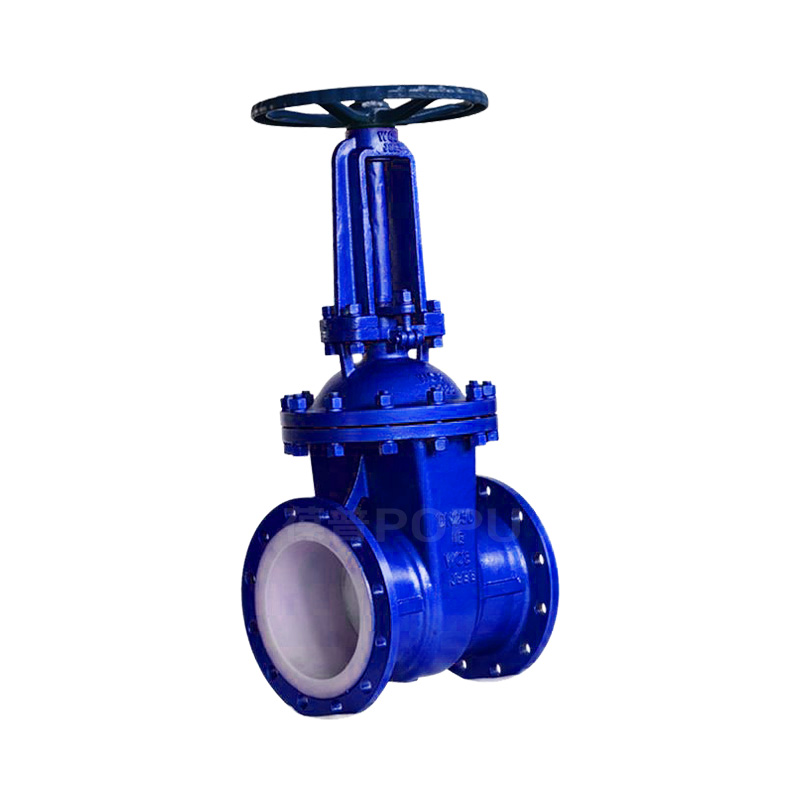

衬氟闸阀是采用氟塑料衬里层的闸阀,具有极高的化学稳定性,适用于强腐蚀性化学介质;
衬氟闸阀为控制各种强腐蚀性介质的启闭而进行的专业设计,广泛使用于石油,化工,染化,农药,制酸制碱等行业,是目前防腐阀门理想的选择.
其他可选配置 | 名称 | 阀体 | 里衬密封 | 阀板 |
材质及说明 | WCB/CF3M/CF8/ CF8M | FEP/PFA/PTFE | WCB/CF3M/CF8/ CF8M |
技术参数

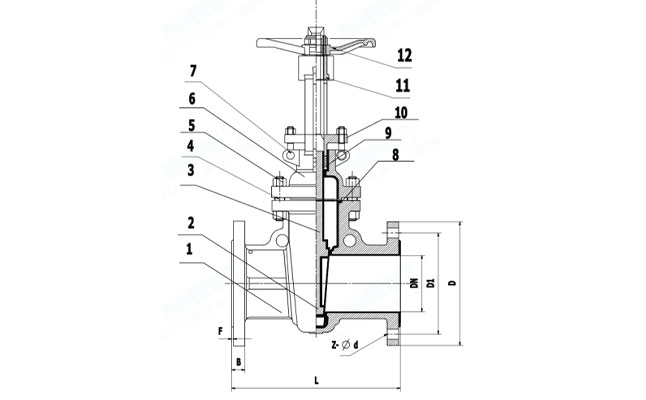

![图纸.jpg 图纸.jpg](/upload/20230608/c6p-i7msop9HifpOZtfl9zACIxWSQbX_Cwlv73e6.jpg)
DN | NPS | L | ΦD | ΦD1 | n-Φd |
25 | 1'' | 160 | 115 | 85 | 4-14 |
32 | 1 1/4'' | 180 | 140 | 100 | 4-18 |
40 | 1 1/2'' | 240 | 150 | 110 | 4-18 |
50 | 2'' | 250 | 165 | 125 | 4-18 |
65 | 2 1/2'' | 265 | 185 | 145 | 8-18 |
80 | 3'' | 280 | 200 | 160 | 8-18 |
100 | 4'' | 300 | 220 | 180 | 8-18 |
125 | 5'' | 325 | 250 | 210 | 8-18 |
150 | 6'' | 350 | 285 | 240 | 8-22 |
200 | 8'' | 400 | 340 | 295 | 12-22 |
250 | 10'' | 450 | 405 | 355 | 12-26 |
300 | 12'' | 500 | 460 | 410 | 12-26 |
350 | 14'' | 550 | 520 | 470 | 16-26 |
400 | 16'' | 600 | 580 | 525 | 16-30 |
450 | 18'' | 650 | 640 | 585 | 20-30 |
500 | 20'' | 700 | 715 | 650 | 20-33 |
优势
1.采用精密铸造工艺,阀体材质性能符合国家标准;
2.阀体采用适合衬里工艺要求的结构,直接与介质接触的阀体及内件,全部包衬氟塑料;
3.密封副为FEP/FEP或其它材料组合,摩擦系数小,启闭力矩低;
4.填料采用PTFE材质,密封性能好,维修更换方便;
5.带有弹性的闸板,可补偿密封面偏差,密闭效果好,零泄漏。
